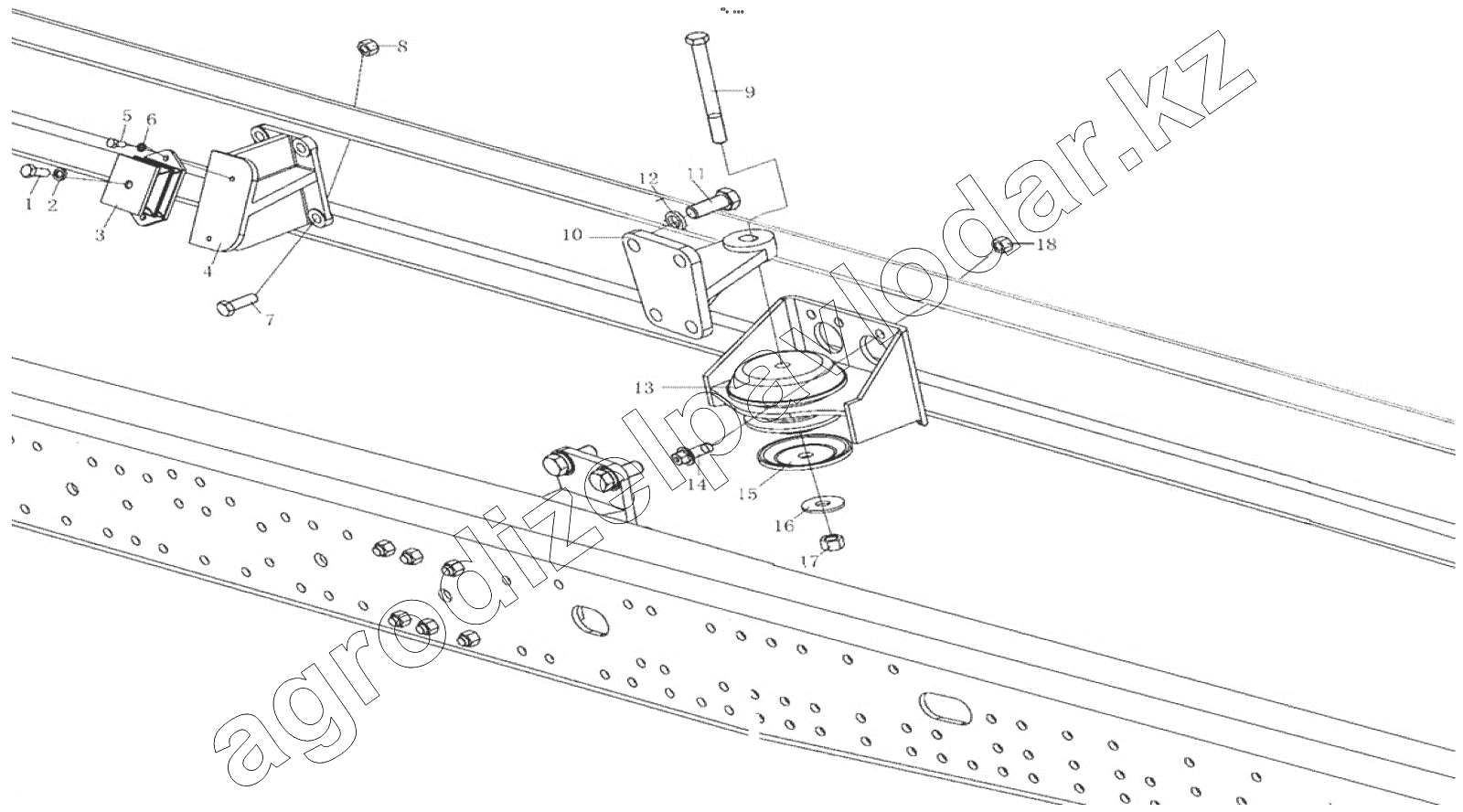

Каталог запасных частей к технике: Shaanxi Shacman SX3258DR384—F2000. Engine suspension
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
4
5
6
7
8
9
10
10
11
12
13
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | Q151C1225TF2 | Hex.bolt | Нет на складе | ||
| 2 | Q40312 | Шайба пружинная | Нет на складе | ||
| 3 | DZ9114593001 | Мягкая прокладка передней подвески двигателя | Нет на складе | ||
| 4 | DZ93259590042 | Frontbracket engine | Нет на складе | ||
| 4 | DZ93259590041 | Front bracket engine | Нет на складе | ||
| 5 | Q150B0825TF2 | Hex.screw | Нет на складе | ||
| 6 | Q40308 | Шайба пружинная | Нет на складе | ||
| 7 | Q151B1435TF2 | Front support engine | Нет на складе | ||
| 8 | Q33216 | Гайка | Нет на складе | ||
| 9 | DZ93259590007 | Bolt | Нет на складе | ||
| 10 | DZ93259590044 | Left bracket support | Нет на складе | ||
| 10 | DZ93259590043 | Right bracket support | Нет на складе | ||
| 11 | Q150B2050 | Болт | Нет на складе | ||
| 12 | Q40320 | Шайба пружинная | Нет на складе | ||
| 13 | DZ95259590068 | Right bracket support | Нет на складе | ||
| 13 | DZ95259590067 | Left bracket support | Нет на складе | ||
| 14 | Q151B1435TF2 | Front support engine | Нет на складе | ||
| 15 | 81.41506.0130 | Планка | Нет на складе | ||
| 16 | DZ93259590006 | Spring washer | Нет на складе | ||
| 17 | DZ93259590005 | Metal hex locknut II | Нет на складе | ||
| 18 | 06.11251.2005 | Гайка М14х1,5-10-МАN183-В1 | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
