Каталог запасных частей к технике: Shaanxi Shacman SX32586T384 (X3000). THE FRAME
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
3
4
5
6
7
8
9

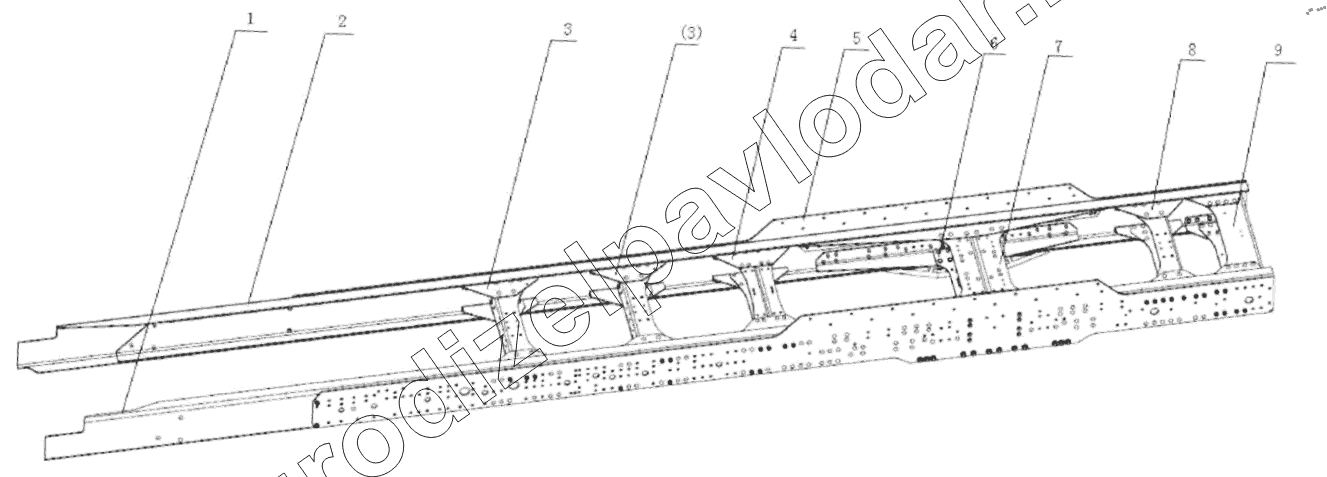

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| DZ95259513190 | DZ95259513190 | Frame assey | Нет на складе | ||
| 1 | SZ951000827 | Left carling assy | Нет на складе | ||
| 2 | SZ951002749 | Right carling assy | Нет на складе | ||
| 3 | DZ96259511510 | Cross member assy | Нет на складе | ||
| 4 | DZ9114518985 | Cross member assy | Нет на складе | ||
| 5 | DZ95259513195 | Support plate | Нет на складе | ||
| 6 | DZ9114510011 | Connection base | Нет на складе | ||
| 7 | DZ95259516681 | Cross member assy | Нет на складе | ||
| 8 | DZ95259514330 | Cross member assy | Нет на складе | ||
| 9 | DZ9114511670 | Rear cross member assy | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
