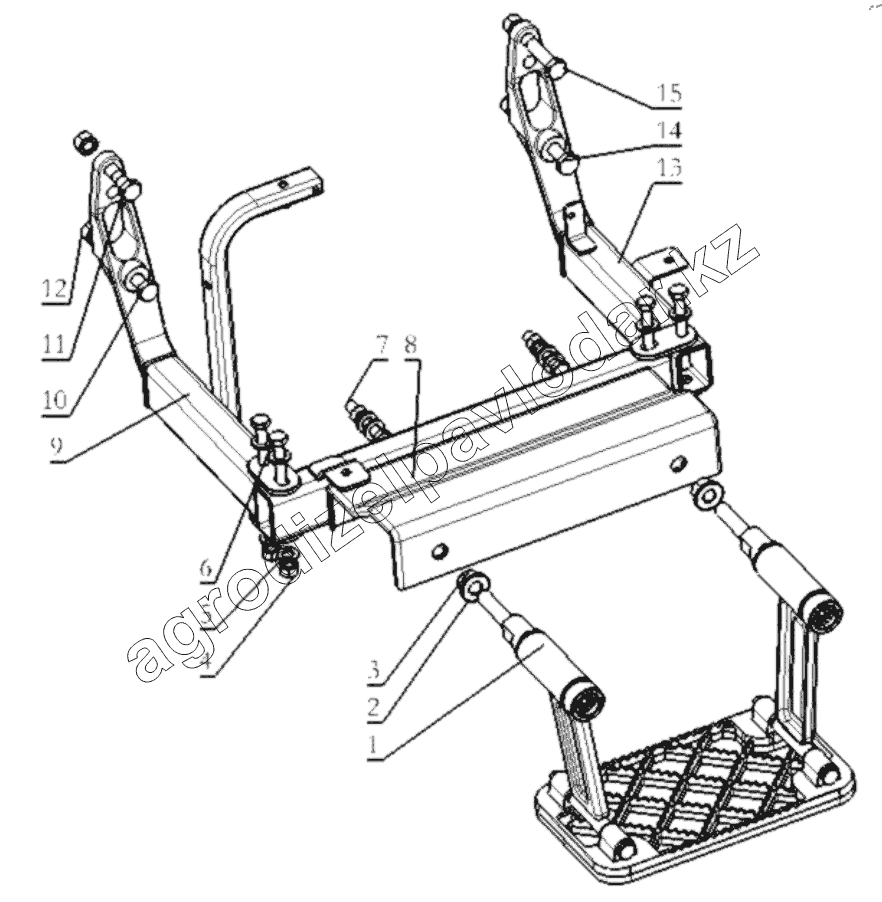

Каталог запасных частей к технике: Shaanxi Shacman SX32586T384 (X3000). RIGHT FOOT PANEL
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | DZ14251240130 | Ladder assembly | Нет на складе | ||
| 2 | Q40116 | Шайба | Нет на складе | ||
| 3 | 190003888459 | Гайка VМ16х1,5DIN980 | Нет на складе | ||
| 4 | Q341C12T2F3 | I-type hexagon nut | Нет на складе | ||
| 5 | Q40112 | Шайба | Нет на складе | ||
| 6 | Q151C12100T1F3 | Hex head bolts-fine pitch | Нет на складе | ||
| 7 | Q151C1270T1F3 | Hex head bolts-fine pitch | Нет на складе | ||
| 8 | DZ14251244200 | Bracket assembly left | Нет на складе | ||
| 9 | DZ14251247600 | Bracket assembly left | Нет на складе | ||
| 10 | Q151B1450T1F3 | Hex head bolt - fine teeth | Нет на складе | ||
| 11 | Q151C12100T1F3 | Hex head bolts-fine pitch | Нет на складе | ||
| 12 | 190003888458 | Гайка | Нет на складе | ||
| 13 | DZ14251241200 | Step right bracket welding assembly one | Нет на складе | ||
| 14 | Q151B1490T1F3 | Hex bolt | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
