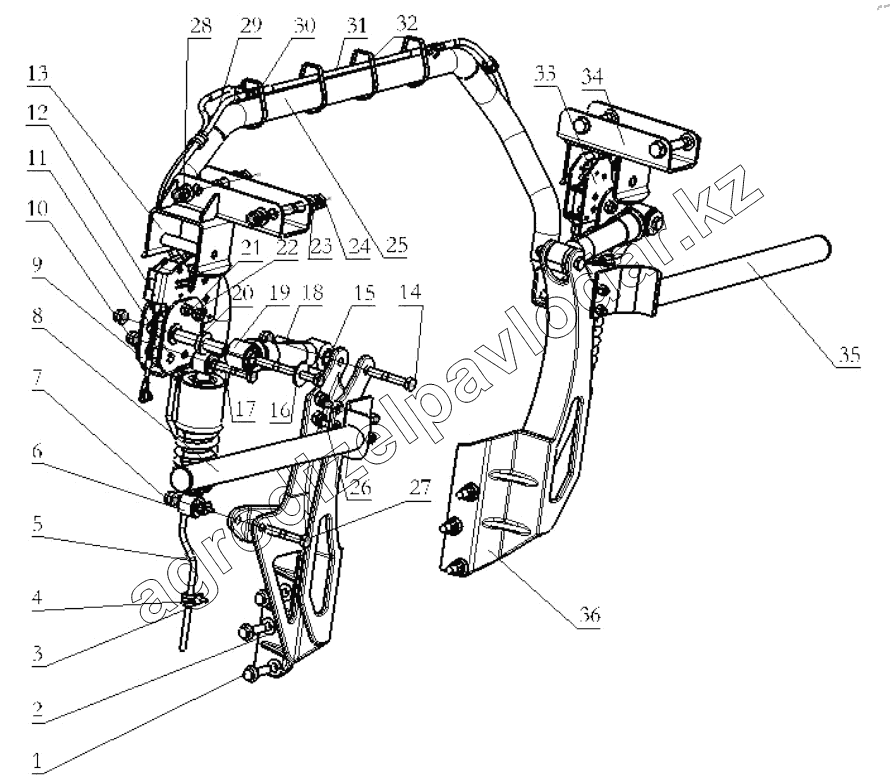

Каталог запасных частей к технике: Shaanxi Shacman SX32586T384 (X3000). CAB LOCKING DEVICE
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | Q1811450TF3 | Hex Flange Face Bearing Bolts-Fine | Нет на складе | ||
| 2 | DZ13241440148 | Right cab support assembly | Нет на складе | ||
| 3 | Q150B0610 | Hex screw | Нет на складе | ||
| 4 | DZ9100770423 | Fixed clamp | Нет на складе | ||
| 5 | DZ97259820155 | High-pressure hose | Нет на складе | ||
| 6 | DZ13241440150 | Spring strut | Нет на складе | ||
| 7 | 190003888458 | Гайка | Нет на складе | ||
| 8 | DZ14251230320 | Right front support assembly | Нет на складе | ||
| 9 | DZ13241440086 | U-armor plate assembly | Нет на складе | ||
| 10 | Q33210T2F3 | Hex nut | Нет на складе | ||
| 11 | Q150B1070 | Hex screw | Нет на складе | ||
| 12 | DZ13241440085 | Cab lock | Нет на складе | ||
| 13 | DZ14251440042 | Right lock base | Нет на складе | ||
| 14 | Q151B1485 | Hex screw | Нет на складе | ||
| 15 | Q151B14130T1F3 | Hex screw | Нет на складе | ||
| 16 | Q402B14 | Big gasket | Нет на складе | ||
| 17 | Q151B1470T1F3 | Hex screw | Нет на складе | ||
| 18 | DZ13241440084 | Sleeve | Нет на складе | ||
| 19 | DZ13241440080 | Right cab support bracket | Нет на складе | ||
| 20 | DZ13241440083 | Sleeve | Нет на складе | ||
| 21 | Q151C1265T1F3 | Hex screw | Нет на складе | ||
| 22 | 190003888457 | Гайка самоблокировочная | Нет на складе | ||
| 23 | Q401B16 | Plain washer | Нет на складе | ||
| 24 | Q151B16120T1F3 | Hex screw | Нет на складе | ||
| 25 | DZ13241444303 | Fixed beam | Нет на складе | ||
| 26 | Q150B1035T1F3 | Hex screw | Нет на складе | ||
| 27 | Q151B1480T1F3 | Hex screw | Нет на складе | ||
| 28 | 190003888459 | Гайка VМ16х1,5DIN980 | Нет на складе | ||
| 29 | DZ97259820183 | High-pressure hose | Нет на складе | ||
| 30 | 190003559482 | Тройник | Нет на складе | ||
| 31 | DZ96259820125 | High-pressure hose | Нет на складе | ||
| 32 | 190003171356 | Лента крепления | Нет на складе | ||
| 33 | DZ13241440090 | Cab lock | Нет на складе | ||
| 34 | DZ14251440041 | Left lock base | Нет на складе | ||
| 35 | DZ14251230310 | Left front support assembly | Нет на складе | ||
| 36 | DZ13241440147 | Left cab support assembly | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
