Каталог запасных частей к технике: Shaanxi Shacman SX3256DT384. STR
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
6
6
6
7
8
8
8
8
9
10
11
12
12
12
12
13
14

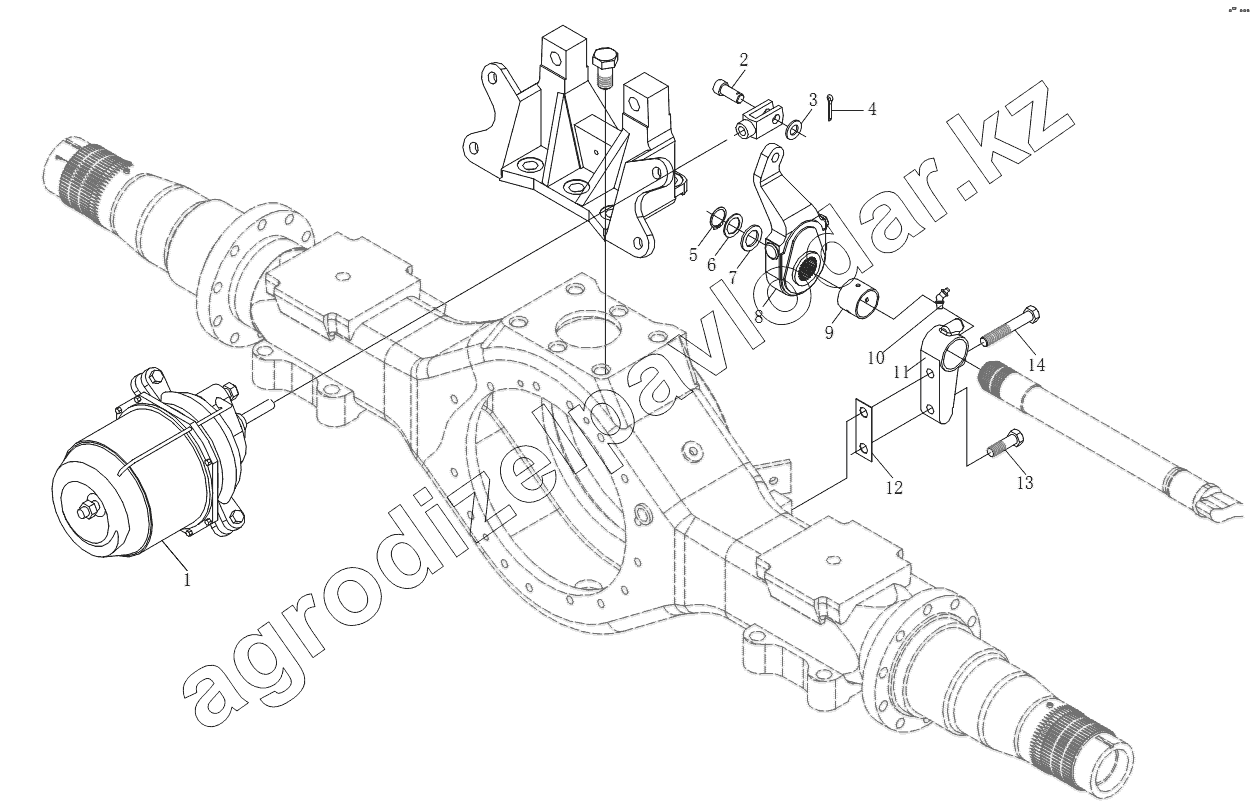

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | 199100360303 | Diaphragm spring brake chamber | Нет на складе | ||
| 2 | 190003903661 | Pin axle | Нет на складе | ||
| 3 | 190003935015 | Flat washer | Нет на складе | ||
| 4 | 190003920328 | Cotter pin | Нет на складе | ||
| 5 | 190003933116 | Circlip for axle | Нет на складе | ||
| 6 | 108000320046 | Adjusting washer | Нет на складе | ||
| 6 | 108000320030 | Adjusting washer | Нет на складе | ||
| 6 | 108000320029 | Adjusting washer | Нет на складе | ||
| 6 | 108000320028 | Adjusting washer | Нет на складе | ||
| 7 | 188000340022 | Washer | Нет на складе | ||
| 8 | AZ9100340066 | Рычаг тормозной | Нет на складе | ||
| 8 | AZ9100340065 | Рычаг тормозной | Нет на складе | ||
| 8 | 199000340056 | Gap adjusting arm assembly | Нет на складе | ||
| 8 | 199000340057 | Gap adjusting arm assembly | Нет на складе | ||
| 9 | 188000340017 | Bush | Нет на складе | ||
| 10 | 190003963114 | Taper thread grease nipple | Нет на складе | ||
| 11 | 199014340041 | Camshaft bearer | Нет на складе | ||
| 12 | 188000340034 | Adjusting washer | Нет на складе | ||
| 12 | 188000340033 | Adjusting washer | Нет на складе | ||
| 12 | 188000340032 | Adjusting washer | Нет на складе | ||
| 12 | 188000340031 | Adjusting washer | Нет на складе | ||
| 13 | 190003803737 | Болт | Нет на складе | ||
| 14 | 190003803783 | Hex bolt | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
