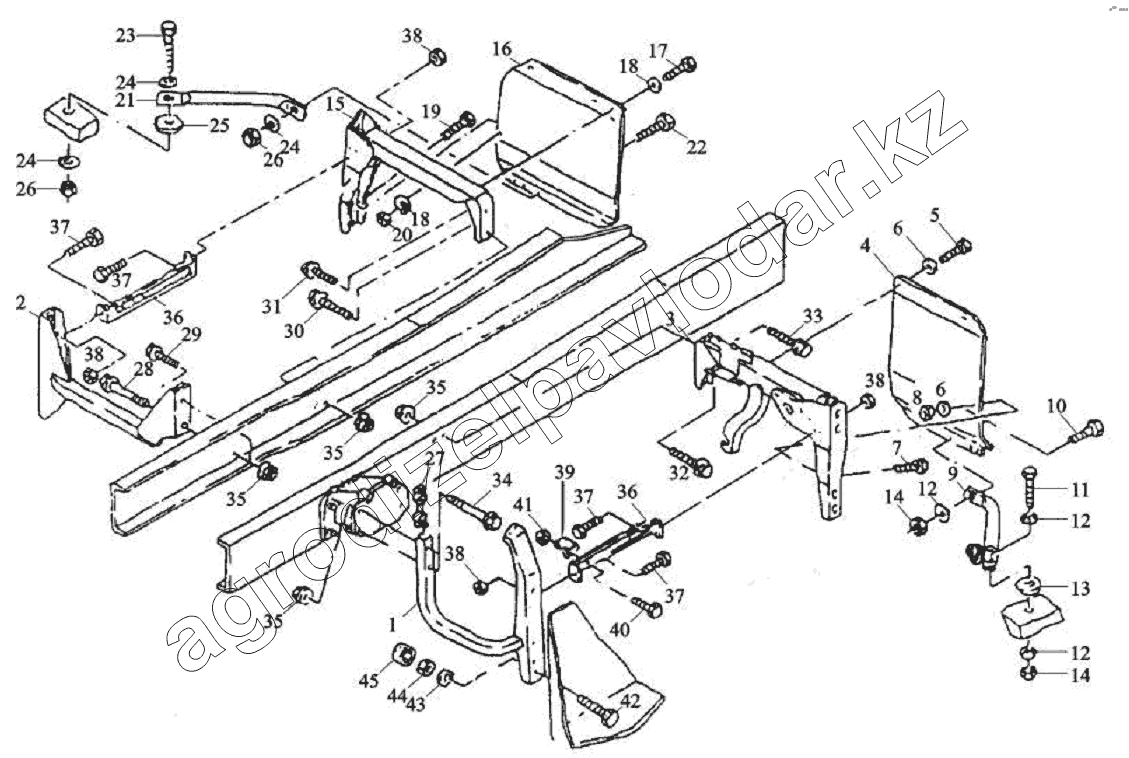

Каталог запасных частей к технике: Shaanxi Shacman SX3256DT384. FOOT PANEL BRACKET
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
6
7
8
9
10
11
12
12
12
13
14
14
15
16
17
18
18
20
20
21
23
24
24
24
25
26
26
28
29
30
31
32
33
34
35
35
35
35
36
36
37
37
37
37
38
38
38
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | DZ1640240080 | Bracket assembly left front | Нет на складе | ||
| 2 | DZ1640240060 | Bracket assembly right front | Нет на складе | ||
| 3 | DZ1640240235 | Bracket assembly right front | Нет на складе | ||
| 4 | DZ1642240017 | Cover plate left rear | Нет на складе | ||
| 5 | Q150В0612 | Нех bоlt | Нет на складе | ||
| 6 | Q40106 | Шайба 8х16х2-SТ-А3С | Нет на складе | ||
| 7 | Q150В0612 | Нех bоlt | Нет на складе | ||
| 8 | Q33206 | Шайба стопорная | Нет на складе | ||
| 9 | 81.41890.0051 | Левый кронштейн | Нет на складе | ||
| 10 | Q150В0820 | Болт | Нет на складе | ||
| 11 | Q150B0830 | Болт | Нет на складе | ||
| 12 | Q40208 | Шайба | Нет на складе | ||
| 13 | Q40108 | Шайба А8,4х16х1,6-200НV-МАN183-В4 | Нет на складе | ||
| 14 | Q340В08 | Гайка | Нет на складе | ||
| 15 | DZ1640240240 | Bracket assembly right rear | Нет на складе | ||
| 16 | DZ1642240018 | Cover plate right rear | Нет на складе | ||
| 17 | Q150В0612 | Нех bоlt | Нет на складе | ||
| 18 | Q40106 | Шайба 8х16х2-SТ-А3С | Нет на складе | ||
| 20 | Q33206 | Шайба стопорная | Нет на складе | ||
| 21 | 81.41890.0050 | Правый кронштейн | Нет на складе | ||
| 23 | Q150B0830 | Болт | Нет на складе | ||
| 24 | Q40208 | Шайба | Нет на складе | ||
| 25 | Q40108 | Шайба А8,4х16х1,6-200НV-МАN183-В4 | Нет на складе | ||
| 26 | Q340В08 | Гайка | Нет на складе | ||
| 28 | Q151B1495TF2 | Hex bolt | Нет на складе | ||
| 29 | Q151В1445ТF2 | Нех bоlt | Нет на складе | ||
| 30 | Q151B1440TF2 | Hex bolt | Нет на складе | ||
| 31 | Q151B1430TF2 | Hex bolt | Нет на складе | ||
| 32 | Q151B1440TF2 | Hex bolt | Нет на складе | ||
| 33 | Q151B1430TF2 | Hex bolt | Нет на складе | ||
| 34 | Q151В1465ТF2 | Нех bоlt | Нет на складе | ||
| 35 | Q341B14T13F2 | Гайка | Нет на складе | ||
| 36 | 81.41890.0044 | Держатель | Нет на складе | ||
| 37 | Q150В0820 | Болт | Нет на складе | ||
| 38 | Q340В08 | Гайка | Нет на складе | ||
| 39 | Sensor | Sensor | Нет на складе | ||
| 40 | Q150В0820 | Болт | Нет на складе | ||
| 41 | Q340В08 | Гайка | Нет на складе | ||
| 42 | Q150B0822Q | Hex bolt | Нет на складе | ||
| 43 | Q40208 | Шайба | Нет на складе | ||
| 44 | Q340В08 | Гайка | Нет на складе | ||
| 45 | 88.96002.0027 | Крышка М14х1,5х30-10,9-МАN183-В1 | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
