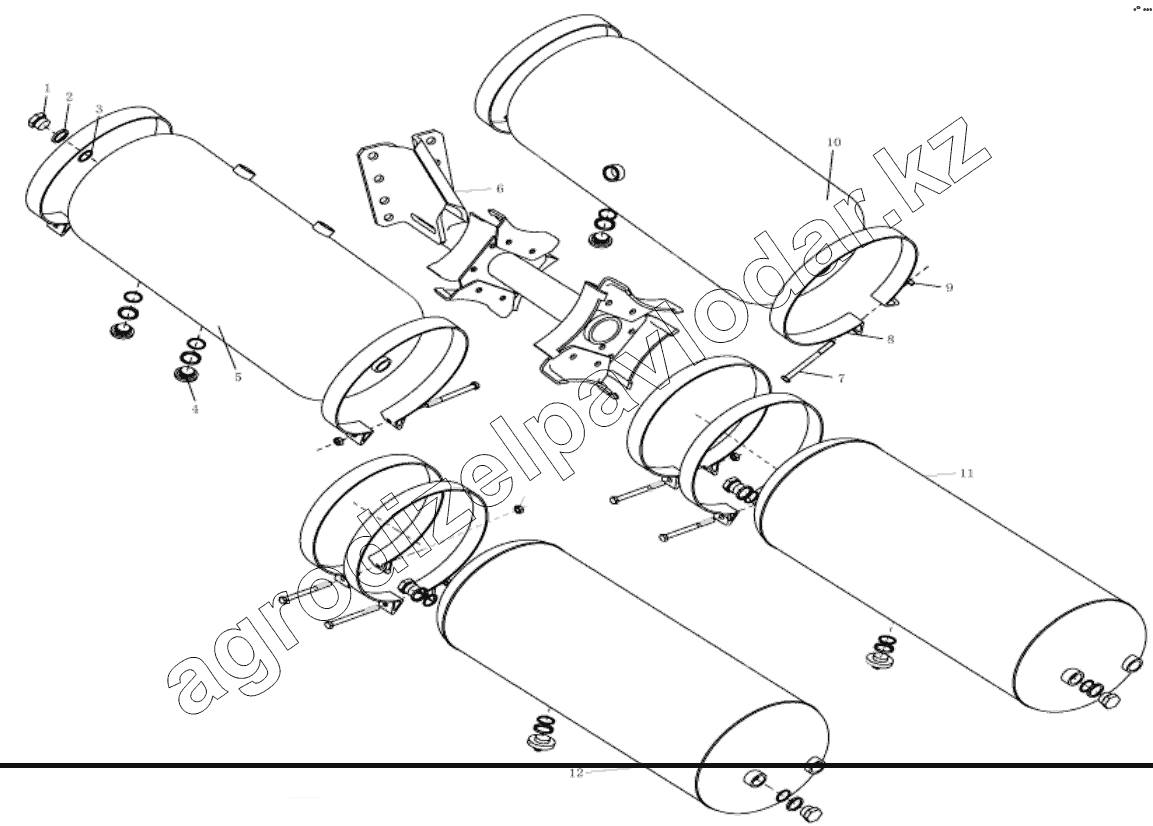

Каталог запасных частей к технике: Shaanxi Shacman SX3256DT384. AIR TANK FIXING
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | 190003962038 | Болт-пробка | Нет на складе | ||
| 2 | 199100360319 | Коническое кольцо | Нет на складе | ||
| 3 | 168000250092 | Шайба уплотнительная | Нет на складе | ||
| 4 | 81.51260.6054 | Drainage valve | Нет на складе | ||
| 5 | DZ93189360226 | Air tank | Нет на складе | ||
| 6 | SZ905000738 | Bracket | Нет на складе | ||
| 7 | Q150B0885 | Болт | Нет на складе | ||
| 8 | 81.97460.6037 | Крепежная лента в сборе | Нет на складе | ||
| 9 | Q33208 | Гайка | Нет на складе | ||
| 10 | DZ93189360210 | Air tank | Нет на складе | ||
| 11 | DZ93189360212 | Air tank | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
