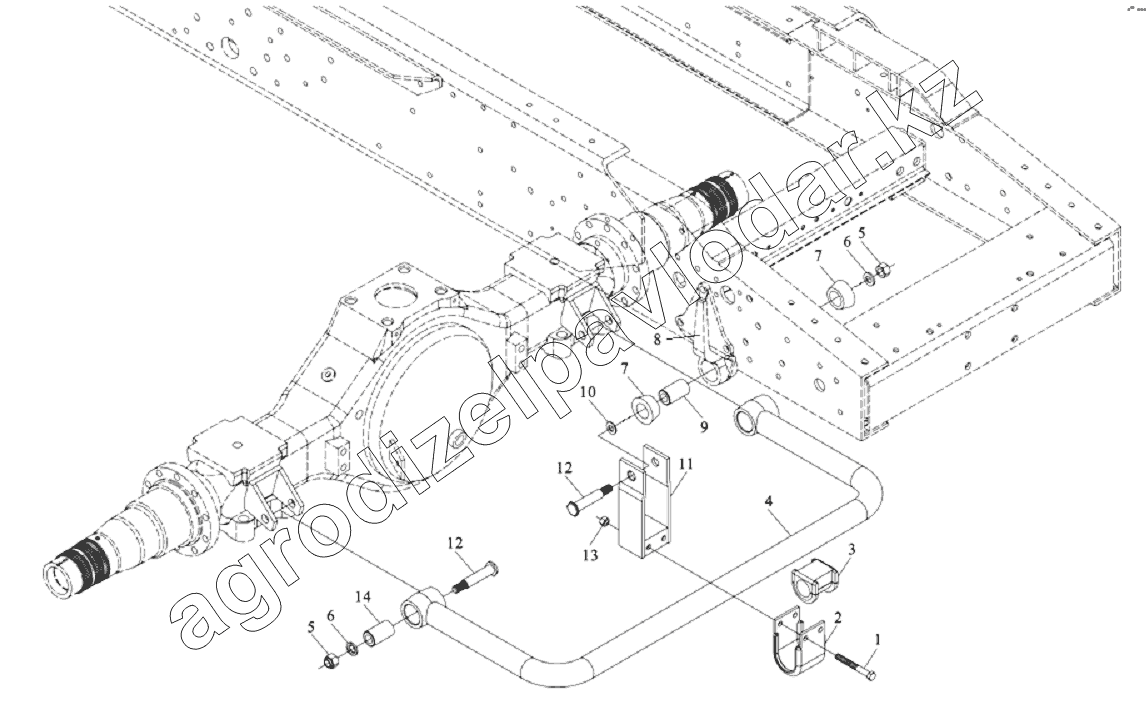

Каталог запасных частей к технике: Shaanxi Shacman SX3256DR384 (F3000). REAR STABILIZER ASSY
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
/68.gif)
1
2
3
4
5
5
6
6
7
7
8
9
10
11
12
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | Q151C12100 | Hexagon head bolts - fine teeth | Нет на складе | ||
| 2 | 178000680032 | Хомут | Нет на складе | ||
| 3 | 199100680067 | Подушка | Нет на складе | ||
| 4 | DZ9100681016 | Stabilizer | Нет на складе | ||
| 5 | 190003888459 | Гайка VМ16х1,5DIN980 | Нет на складе | ||
| 6 | 178000680030 | Шайба | Нет на складе | ||
| 7 | 199100680066 | Проставка | Нет на складе | ||
| 8 | DZ91259680110 | Rear stabilizer bar bracket | Нет на складе | ||
| 9 | 199100680037 | Втулка | Нет на складе | ||
| 10 | 199100680071 | Шайба | Нет на складе | ||
| 11 | 199100680015 | Balance clamp assembly | Нет на складе | ||
| 12 | 178000680029 | Болт | Нет на складе | ||
| 13 | 190003888457 | Гайка самоблокировочная | Нет на складе | ||
| 14 | 178000680035 | Втулка | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
