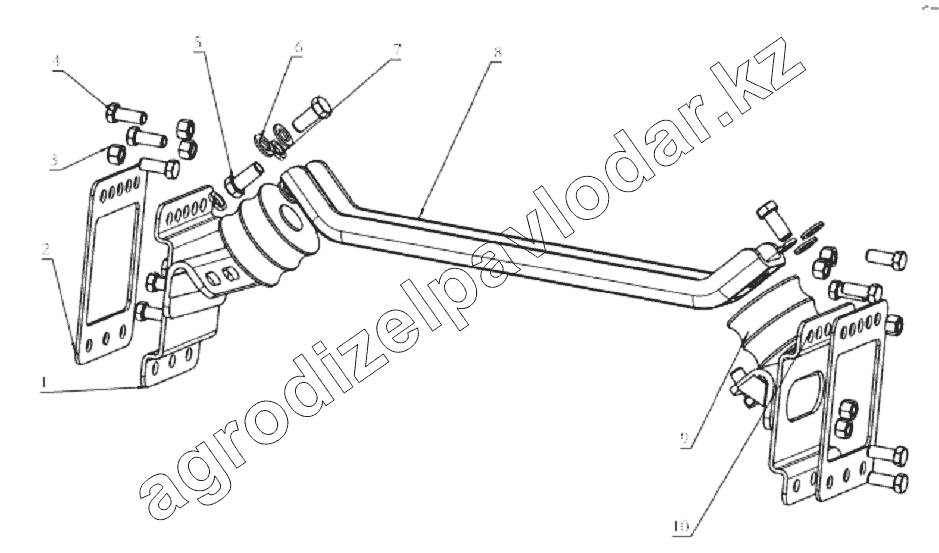

Каталог запасных частей к технике: Shaanxi Shacman SX3256DR384 (F3000). GEAR BOX SUPPORT
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
/58.gif)
1
3
4
5
6
7
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | DZ95259591017 | Left bracket | Нет на складе | ||
| 3 | Q33214 | Гайка | Нет на складе | ||
| 4 | Q150B1440 | Hex bolt | Нет на складе | ||
| 5 | Q151B1630 | Hex lock screw | Нет на складе | ||
| 6 | Q40116 | Шайба | Нет на складе | ||
| 7 | Q40316 | Шайба пружинная | Нет на складе | ||
| 8 | DZ95259591015 | Cross member assy | Нет на складе | ||
| 9 | DZ9114590125 | Буфер | Нет на складе | ||
| 10 | DZ95259591018 | Right bracket | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
