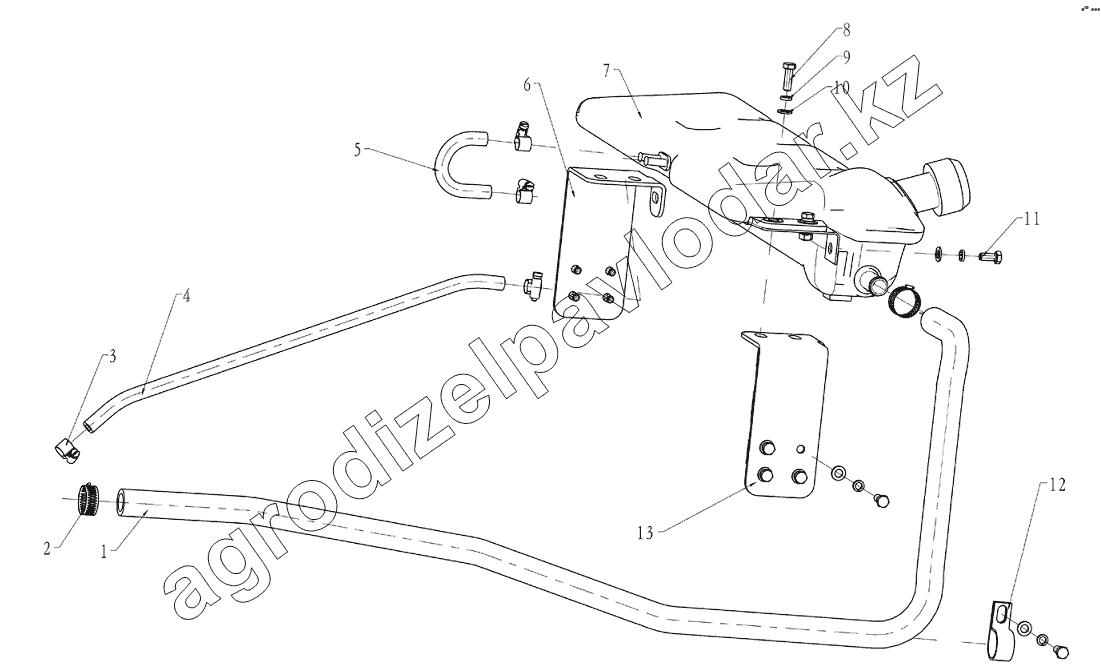

Каталог запасных частей к технике: Shaanxi Shacman SX3256DR384 (F3000). EXPANSION BOX SYSTEM
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
/53.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | DZ95259535210 | Hose | Нет на складе | ||
| 2 | 190003989301 | Clip | Нет на складе | ||
| 3 | 190003989300 | Хомут | Нет на складе | ||
| 4 | DZ95259535204 | Hose | Нет на складе | ||
| 5 | 133700530022 | Hose | Нет на складе | ||
| 6 | DZ95259450103 | Expansion box bracket | Нет на складе | ||
| 7 | DZ95259450100 | Expansion box assembly | Нет на складе | ||
| 8 | Q150B0825Q | Болт | Нет на складе | ||
| 9 | Q40308 | Шайба пружинная | Нет на складе | ||
| 10 | Q40108 | Шайба А8,4х16х1,6-200НV-МАN183-В4 | Нет на складе | ||
| 11 | Q150B0818Q | Hex.screw | Нет на складе | ||
| 12 | 131100040007 | Clip | Нет на складе | ||
| 13 | DZ95259450104 | Expansion box bracket | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
