Каталог запасных частей к технике: Shaanxi Shacman SX3255DR385. VALVE
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.

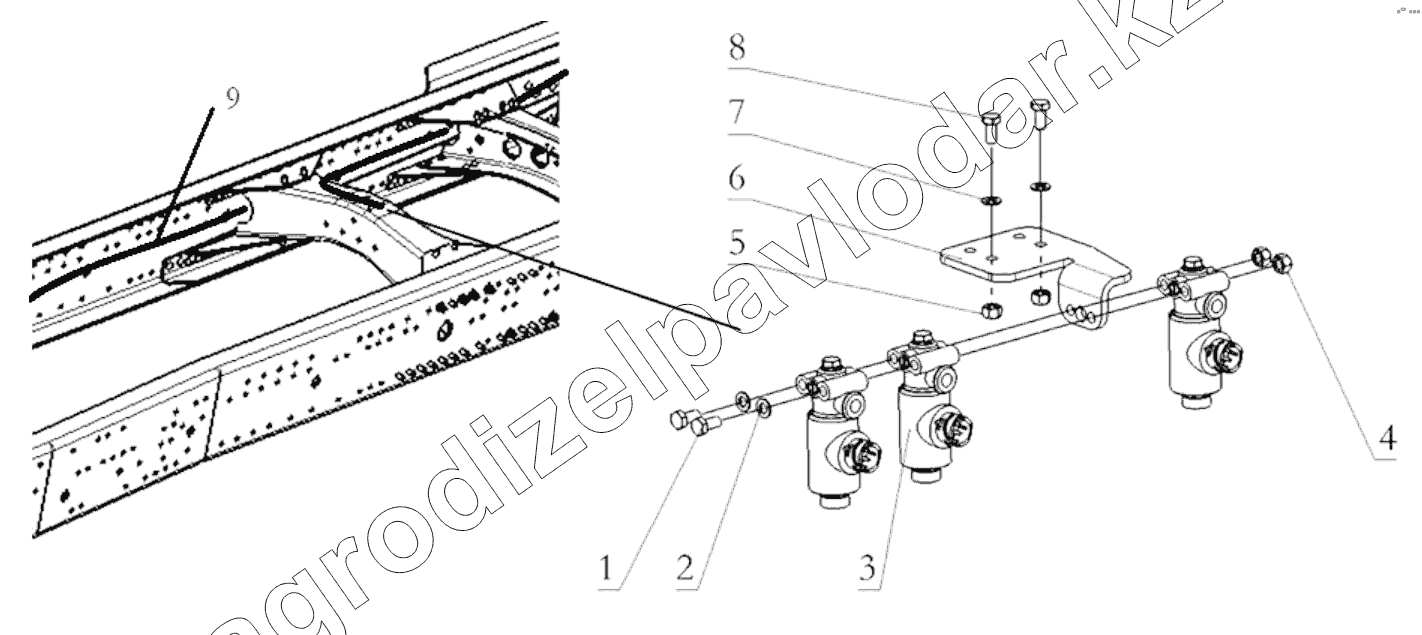

DZ9100716009
1
2
3
4
5
6
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| DZ9100716009 | DZ9100716009 | Электромагнитный клапан | Нет на складе | ||
| 1 | Q150B08110 | Hex bolt | Нет на складе | ||
| 2 | Q40008 | Шайба | Нет на складе | ||
| 3 | 81.52160.6115 | Электромагнитный клапан | Нет на складе | ||
| 4 | Q33208 | Гайка | Нет на складе | ||
| 5 | Q33208 | Гайка | Нет на складе | ||
| 6 | DZ93189711111 | Valve Bracket | Нет на складе | ||
| 7 | Q40008 | Шайба | Нет на складе | ||
| 8 | Q150B0810 | Hex bolt | Нет на складе | ||
| 9 | DZ93189776175 | Cold zone / dumper chassis additional wiring harness | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
