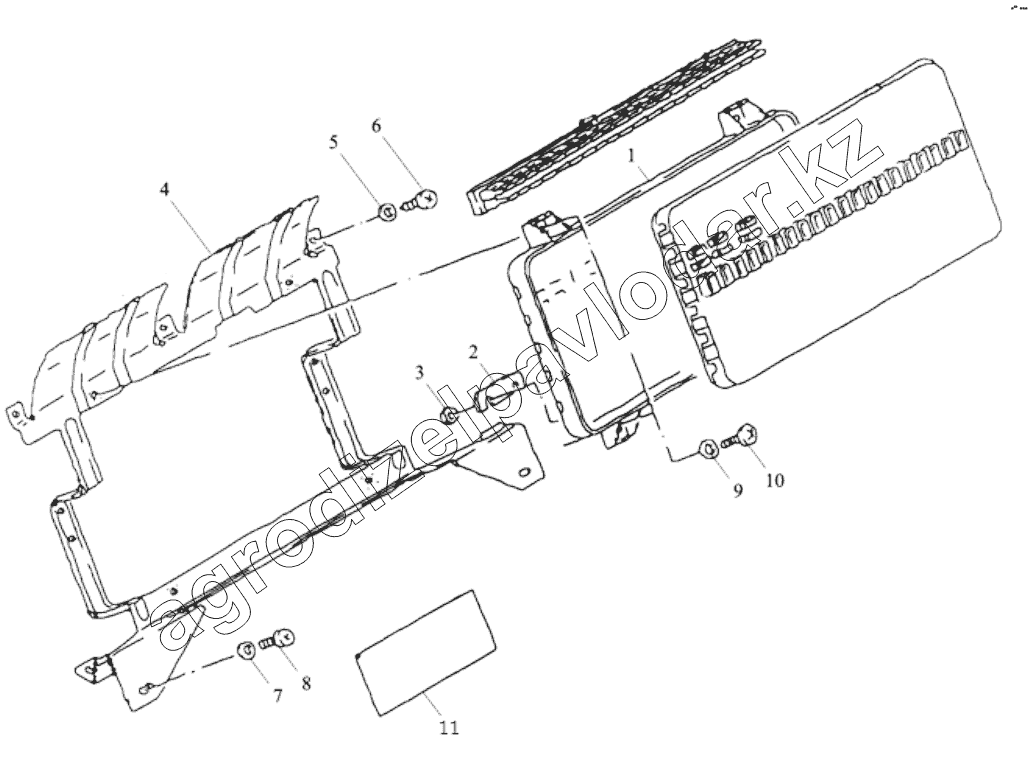

Каталог запасных частей к технике: Shaanxi Shacman SX3255DR385. CENTER ELECTRIC PANEL II
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
Q40305
Q40005
DZ95189583650
06.13189.0099
1
2
3
4
5
6
7
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| Q40305 | Q40305 | Шайба пружинная | Нет на складе | ||
| Q40005 | Q40005 | Small washer | Нет на складе | ||
| DZ95189583650 | DZ95189583650 | Screw | Нет на складе | ||
| 06.13189.0099 | 06.13189.0099 | Пластина-фиксатор SТ4,8-2-МАN183-В1 | Нет на складе | ||
| 1 | 81.25444.6060 | Панель | Нет на складе | ||
| 2 | 81.25908.0010 | Соединительная пластина | Нет на складе | ||
| 3 | Q340B05 | Гайка | Нет на складе | ||
| 4 | DZ95189583640 | Bracket Assembly Flat washer | Нет на складе | ||
| 5 | Q40106 | Шайба 8х16х2-SТ-А3С | Нет на складе | ||
| 6 | Q2714813 | Screw | Нет на складе | ||
| 7 | Q40206 | Шайба | Нет на складе | ||
| 8 | Q2140616 | Болт | Нет на складе | ||
| 9 | Q40206 | Шайба | Нет на складе | ||
| 10 | Q2540820 | Винт | Нет на складе | ||
| 11 | 81.61460.2036 | Защитная пластина | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
