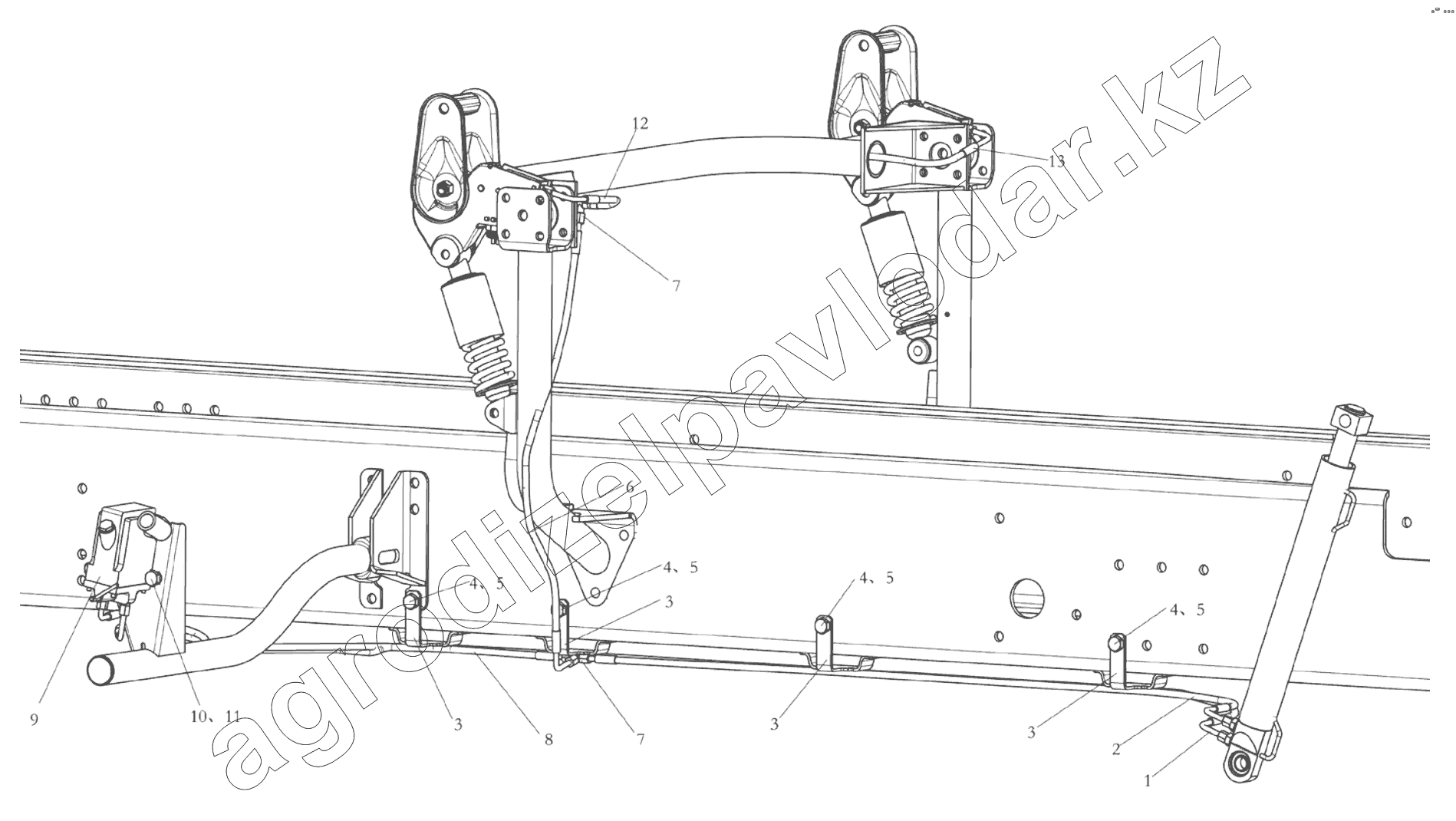

Каталог запасных частей к технике: Shaanxi Shacman SX3255DR385. CAB HYDRAULIC TILTING EQUIPMENT
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
3
3
3
4
4
4
4
5
5
5
5
6
7
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | DZ93259820051 | High-pressure hose | Нет на складе | ||
| 2 | DZ93259820052 | High-pressure hose | Нет на складе | ||
| 3 | DZ93259820061 | Bracket | Нет на складе | ||
| 4 | Q150B1440 | Hex bolt | Нет на складе | ||
| 5 | Q33214 | Гайка | Нет на складе | ||
| 6 | DZ93259820054 | High-pressure hose | Нет на складе | ||
| 7 | 190003559482 | Тройник | Нет на складе | ||
| 8 | DZ93259820053 | High-pressure hose | Нет на складе | ||
| 9 | DZ93259820100 | Improved hydraulic manual oil pump | Нет на складе | ||
| 10 | Q150B1025 | Болт | Нет на складе | ||
| 11 | Q33210 | Гайка | Нет на складе | ||
| 12 | DZ93259820048 | High-pressure hose | Нет на складе | ||
| 13 | DZ93259820047 | High-pressure hose | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
