Каталог запасных частей к технике: Shaanxi Shacman SX13164N456. UPPER BERTH
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
4
5
6
7
8
9
9
10

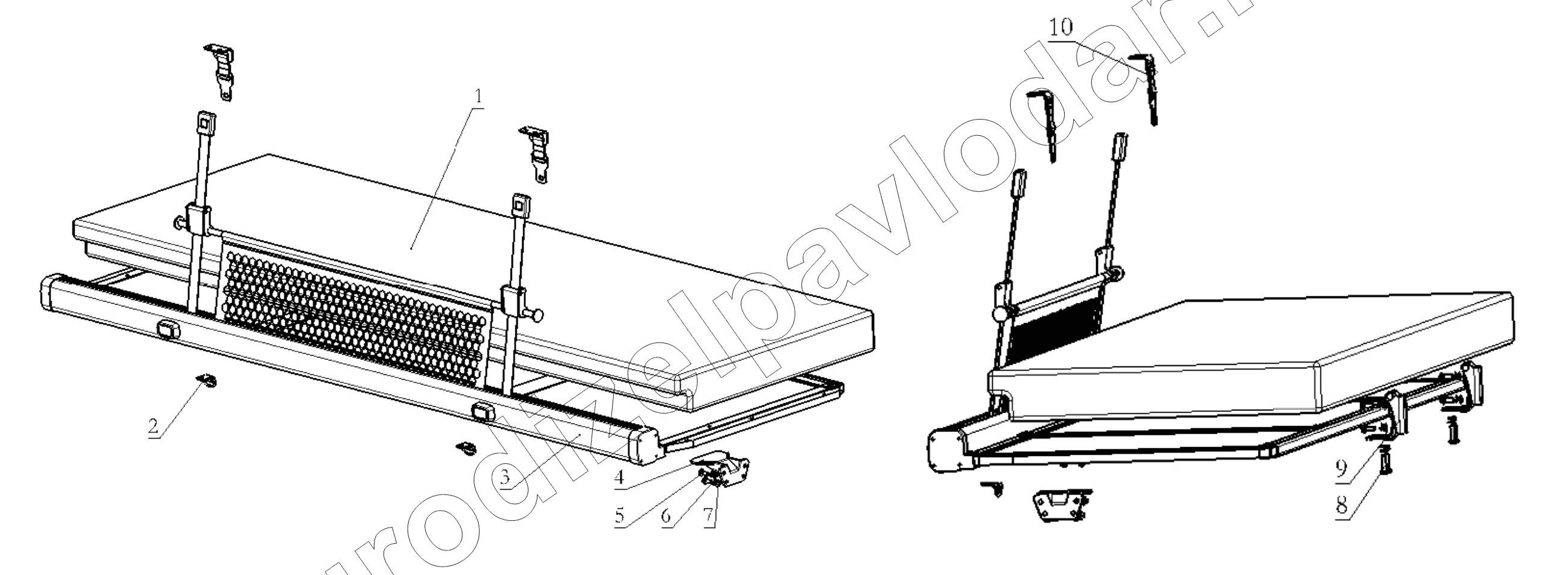

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| DZ14251579989 | DZ14251579989 | Berth mat | Нет на складе | ||
| 1 | DZ14251570101 | Berth mat | Нет на складе | ||
| 2 | DZ14251570094 | Sleeper protective net mounting bracket | Нет на складе | ||
| 3 | DZ14251570102 | Berth frame | Нет на складе | ||
| 4 | DZ14251570124 | Bracket | Нет на складе | ||
| 4 | DZ14251579997 | Bracket | Нет на складе | ||
| 5 | Q2140830 | Pan head screw | Нет на складе | ||
| 6 | Q40308 | Шайба пружинная | Нет на складе | ||
| 7 | Q40108 | Шайба А8,4х16х1,6-200НV-МАN183-В4 | Нет на складе | ||
| 8 | Q150B0820 | Болт | Нет на складе | ||
| 9 | DZ14251570009 | Gemel | Нет на складе | ||
| 9 | DZ14251579999 | Gemel | Нет на складе | ||
| 10 | DZ14251570112 | Pothook | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
