Каталог запасных частей к технике: Shaanxi Shacman SX13164N456. LEFT FOOT PANEL
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
10
11
12
13
14

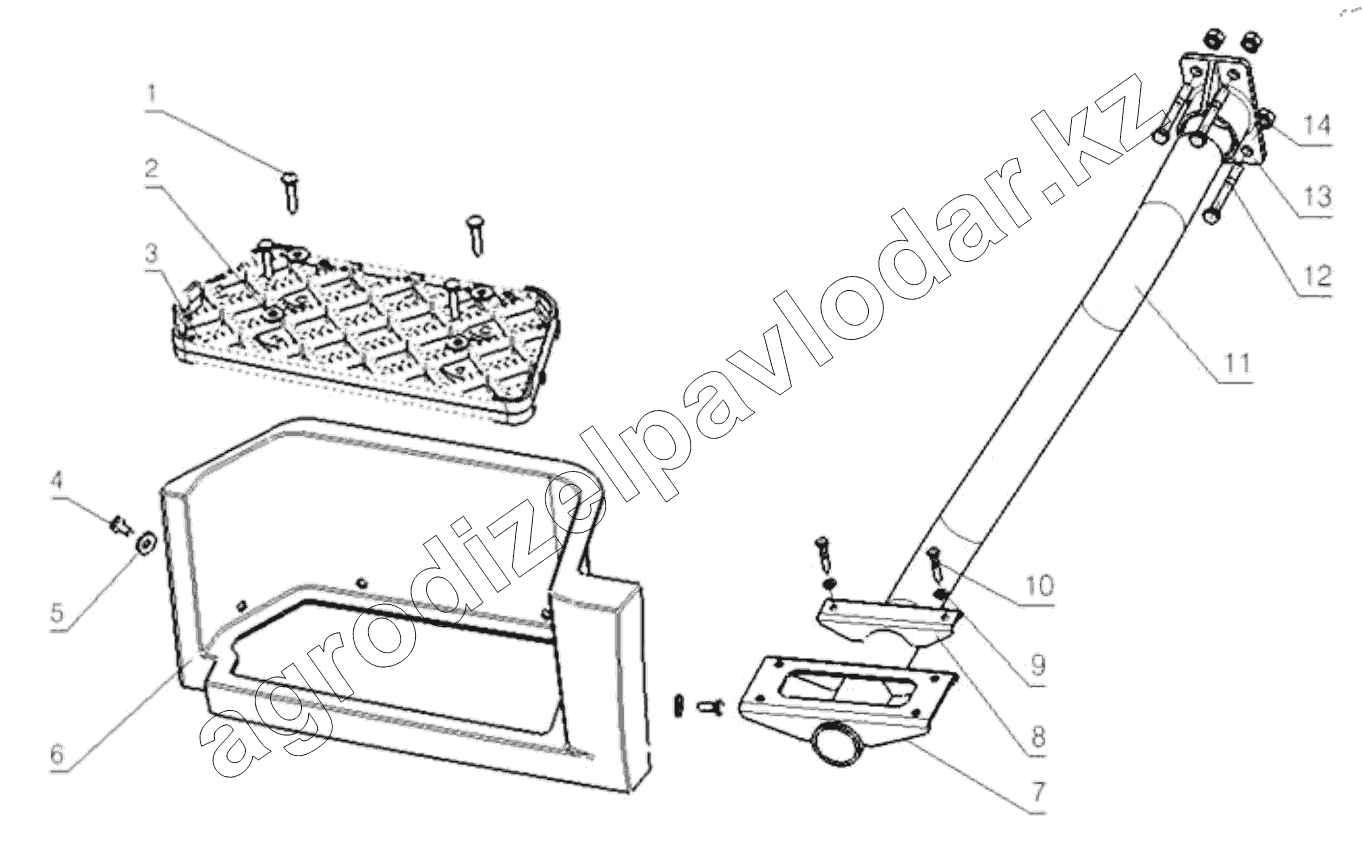

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | Q2140820 | Винт | Нет на складе | ||
| 2 | Q40208 | Шайба | Нет на складе | ||
| 3 | DZ14251240053 | First-level pedal | Нет на складе | ||
| 4 | Q2140835F60 | Cross groove pan head screw | Нет на складе | ||
| 5 | Q40208F60 | Large washer | Нет на складе | ||
| 6 | DZ14251240051 | First-level pedal body | Нет на складе | ||
| 7 | DZ14251244100 | Ladder left sealing bracket | Нет на складе | ||
| 8 | DZ14251241120 | Bumper strengthen support assy | Нет на складе | ||
| 9 | Q40108 | Шайба А8,4х16х1,6-200НV-МАN183-В4 | Нет на складе | ||
| 10 | Q150B0840 | Болт | Нет на складе | ||
| 11 | DZ14251244101 | Left feet tube | Нет на складе | ||
| 12 | Q151C12100 | Hexagon head bolts - fine teeth | Нет на складе | ||
| 13 | DZ15221240111 | Fixed seat | Нет на складе | ||
| 14 | 190003888620 | Self-locking nuts | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
