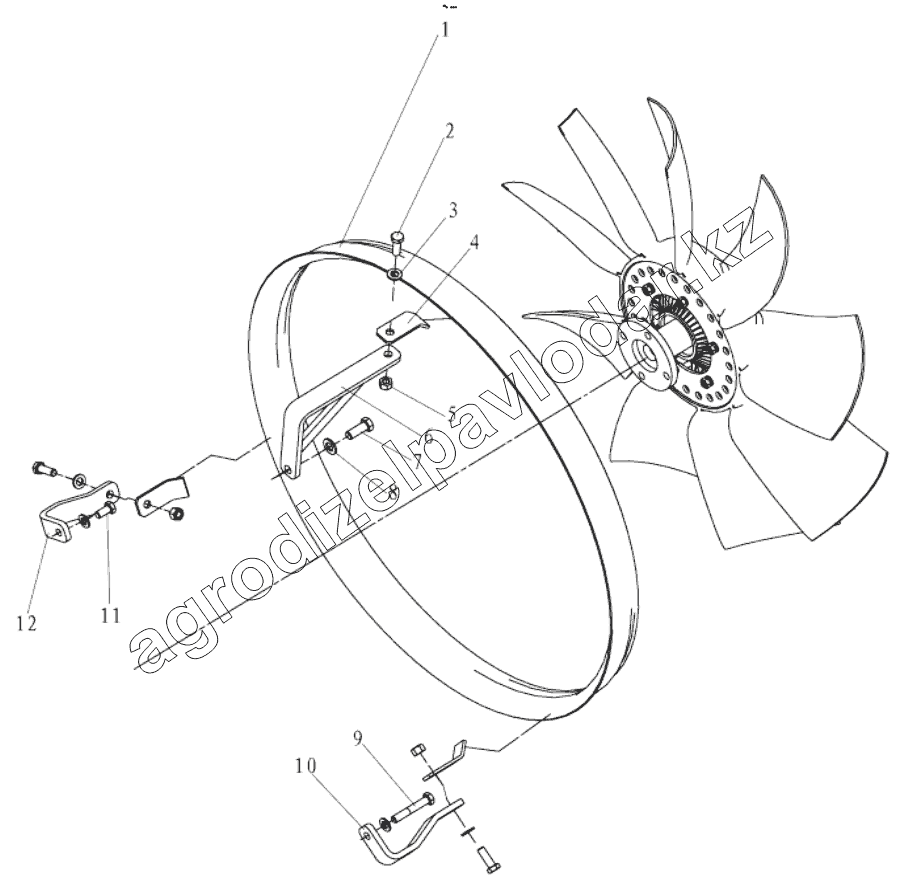

Каталог запасных частей к технике: Shaanxi Shacman F3000. WIND RETAINING RING SYSTEM
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | DZ95259536030 | Wind retaining ring | Нет на складе | ||
| 2 | Q150B1030T1F3 | Hex screw | Нет на складе | ||
| 3 | Q40110 | Шайба | Нет на складе | ||
| 4 | DZ95259538826 | Bracket | Нет на складе | ||
| 5 | Q33210T2F3 | Hex nut | Нет на складе | ||
| 6 | DZ95259538827 | Bracket | Нет на складе | ||
| 7 | Q150B1230 | Hex lock screw | Нет на складе | ||
| 8 | Q40112 | Шайба | Нет на складе | ||
| 9 | Q150B1060 | Hex screw | Нет на складе | ||
| 10 | DZ95259538829 | Bracket | Нет на складе | ||
| 11 | Q150B1020T1F3 | Hex screw | Нет на складе | ||
| 12 | DZ95259538828 | Bracket | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
