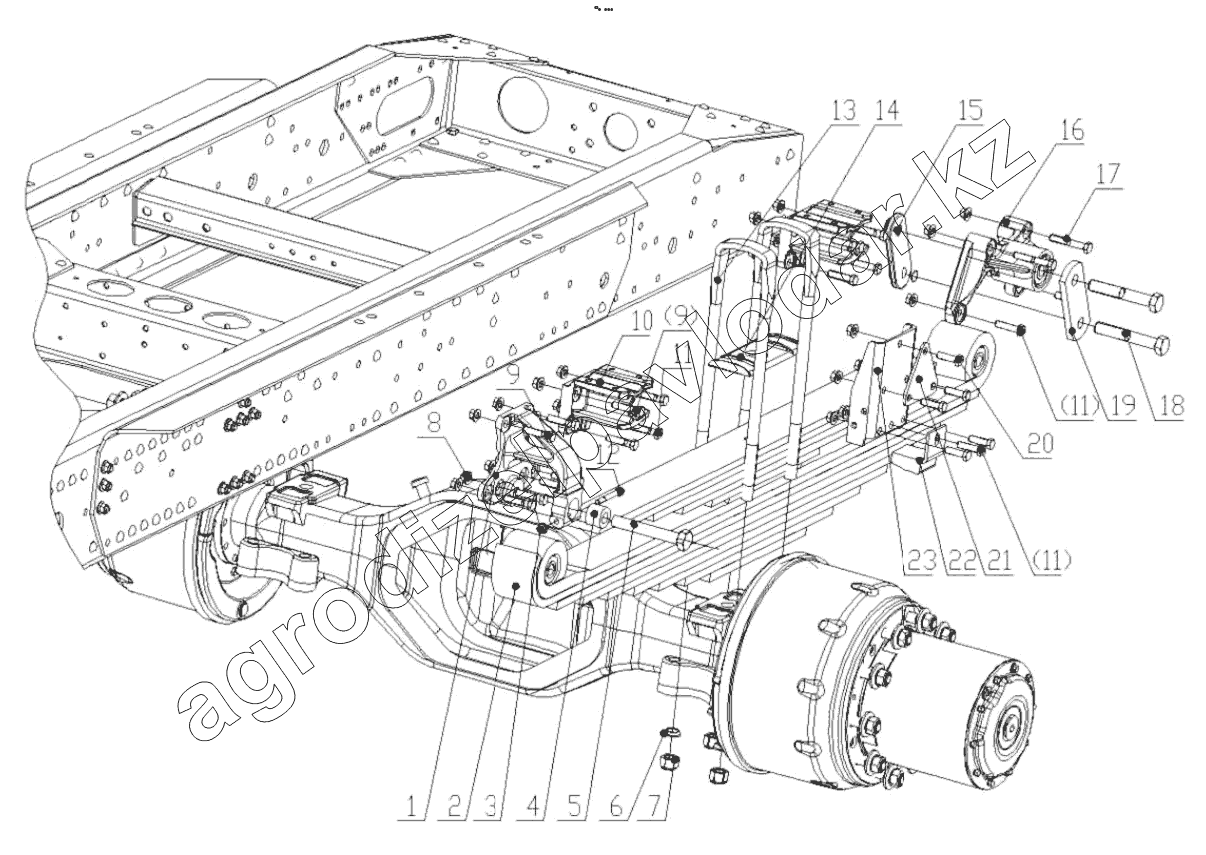

Каталог запасных частей к технике: Shaanxi Shacman F3000. REAR SUSPENSION (DC95189520507)
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
9
10
11
11
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | DZ95189520405 | Rear leaf spring front bracket | Нет на складе | ||
| 2 | DZ95189520500 | Rear leaf spring assembly | Нет на складе | ||
| 3 | Q33010T13F2 | All-Metal Hex Flange Face Lock Nut Meter | Нет на складе | ||
| 4 | 81.41304.0054 | Bush | Нет на складе | ||
| 5 | 06.02839.0015 | Hex bolt | Нет на складе | ||
| 6 | 81.90712.0036 | Ball-type washer/filler ring | Нет на складе | ||
| 7 | 06.11289.0005 | Hex self-locking nut | Нет на складе | ||
| 8 | 06.11251.2005 | Гайка М14х1,5-10-МАN183-В1 | Нет на складе | ||
| 9 | Q151B1460TF2 | Болт | Нет на складе | ||
| 10 | DZ95189526094 | Auxiliary spring limit bracket | Нет на складе | ||
| 11 | Q151B1455TF2 | Болт | Нет на складе | ||
| 12 | Q150B1090TF2 | Hex head bolts-fine pitch | Нет на складе | ||
| 13 | DZ9112526056 | Saddle clamp bolt | Нет на складе | ||
| 14 | 81.41335.0058 | Leaf spring clamping plate | Нет на складе | ||
| 15 | 81.41303.0079 | Leaf spring connection plate | Нет на складе | ||
| 16 | DZ95189520404 | Rear leaf spring rear bracket assembly | Нет на складе | ||
| 17 | Q151B1485TF2 | Hexagonal head bolt-fine teeth | Нет на складе | ||
| 18 | 06.02839.0013 | Hex bolt | Нет на складе | ||
| 19 | 81.41303.0080 | Leaf spring connection plate | Нет на складе | ||
| 20 | Q151B1450TF2 | Болт | Нет на складе | ||
| 21 | SZ952000932 | Cushion | Нет на складе | ||
| 22 | 81.96210.0361 | Stopp washer | Нет на складе | ||
| 23 | DZ95189520006 | Cushion | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
