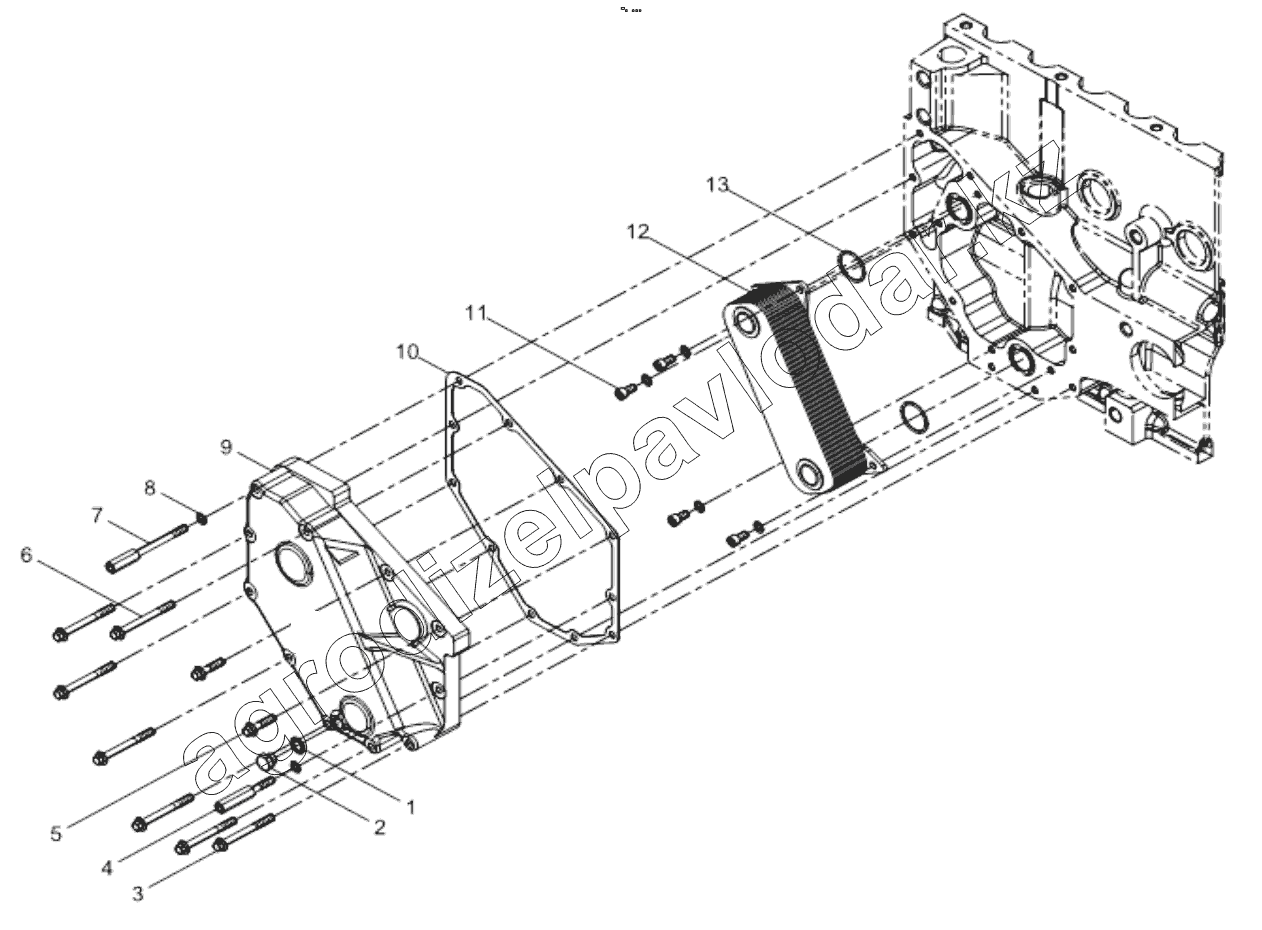

Каталог запасных частей к технике: Shaanxi Shacman F3000. OIL COOLER ASSEMBLY
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | 612600080200 | Сальник | Нет на складе | ||
| 2 | 90003962020 | Болт А14х1,5 D07604 | Нет на складе | ||
| 3 | 90011410010 | Hexagon flange bolt | Нет на складе | ||
| 4 | 612600012939 | Supporting plate | Нет на складе | ||
| 5 | 90011410004 | Hexagon flange bolt | Нет на складе | ||
| 6 | 612600013395 | Hexagon flange bolt | Нет на складе | ||
| 7 | 612600010640 | Supporting plate | Нет на складе | ||
| 8 | 90003932023 | Шайба пружинная В8 D00137 | Нет на складе | ||
| 9 | 61800010112 | Oil cooler cover | Нет на складе | ||
| 10 | 61500010370 | Oil cooler gasket | Нет на складе | ||
| 11 | 90003862419S | Hexagon socket head cup screw | Нет на складе | ||
| 12 | 61800010113 | Oil cooler core assembly | Нет на складе | ||
| 13 | 81400010032 | Уплотнительная шайба | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
