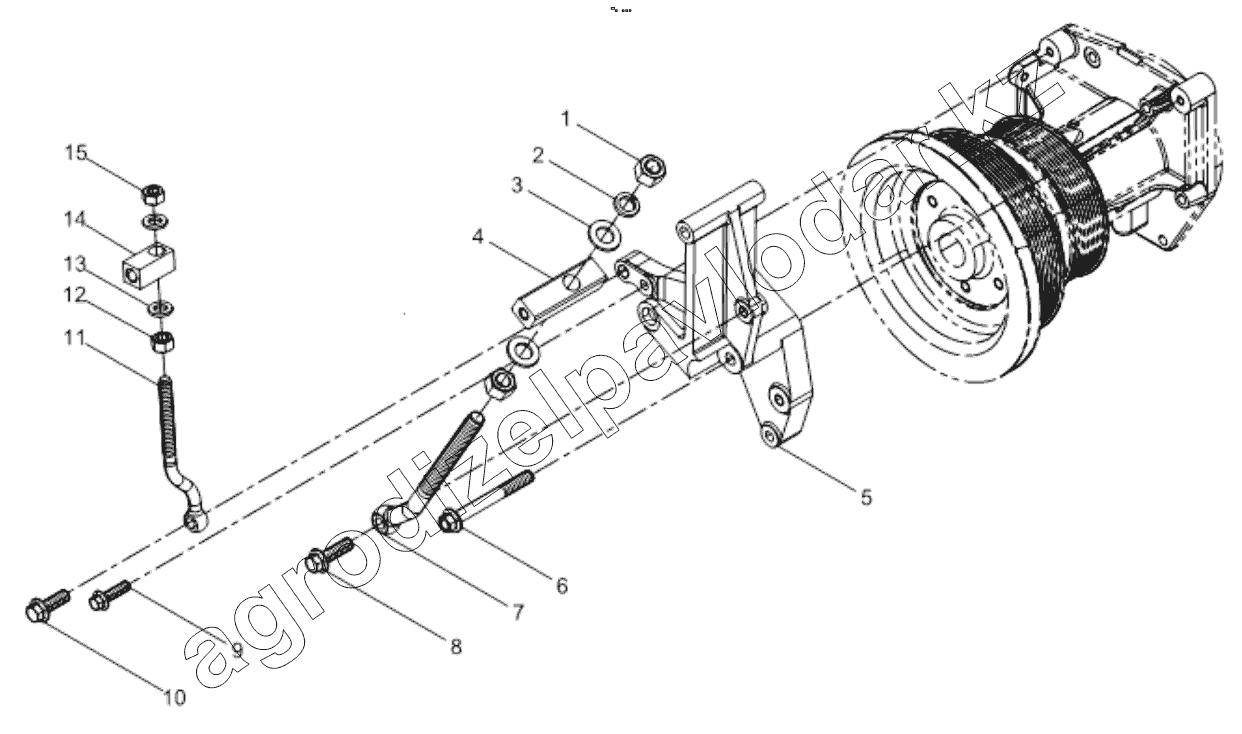

Каталог запасных частей к технике: Shaanxi Shacman F3000. GENERATOR BRACKET GROUP
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | 90012630006 | Hexagon nut (i) | Нет на складе | ||
| 2 | 90014010003 | Single coil spring lock washer, normal type | Нет на складе | ||
| 3 | 90003935015 | Шайба | Нет на складе | ||
| 4 | 612600061323 | Spacer block | Нет на складе | ||
| 5 | 612600061933 | Generator bracket | Нет на складе | ||
| 6 | 612600061712 | Hexagon flange bolt | Нет на складе | ||
| 7 | 612600061008 | Tightening bolt | Нет на складе | ||
| 8 | 90011430009 | Hexagon flange bolt | Нет на складе | ||
| 9 | 90011430018 | Hexagon flange bolt | Нет на складе | ||
| 10 | 90011430012 | Hexagon flange bolt | Нет на складе | ||
| 11 | 612600090937 | Tightening bolt | Нет на складе | ||
| 12 | 90003871305 | Гайка заклепная М10 D00934 | Нет на складе | ||
| 13 | 90003935125 | Шайба 11DIN137 | Нет на складе | ||
| 14 | 612600090094 | Tightening block | Нет на складе | ||
| 15 | 90003888452 | Гайка заклепная VМ10 D00980 | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
