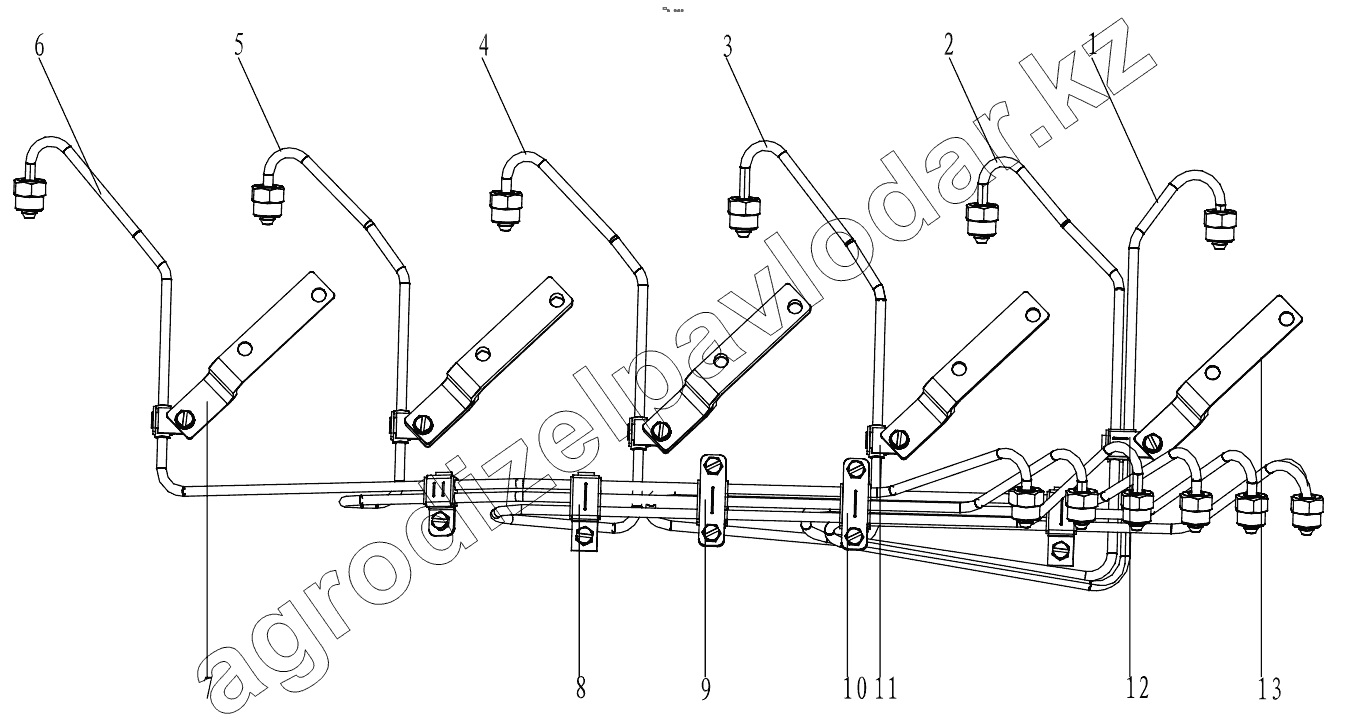

Каталог запасных частей к технике: Shaanxi Shacman F3000. FUEL INJECTION PIPE GR615081429
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | 612600081955 | High pressure pipe | Нет на складе | ||
| 2 | 612600081956 | High pressure pipe | Нет на складе | ||
| 3 | 612600081957 | High pressure pipe | Нет на складе | ||
| 4 | 612600081958 | High pressure pipe | Нет на складе | ||
| 5 | 612600081959 | High pressure pipe | Нет на складе | ||
| 6 | 612600081960 | High pressure pipe | Нет на складе | ||
| 7 | 612600082315 | Bracket | Нет на складе | ||
| 8 | 612600080576 | Pipe clamp assembly | Нет на складе | ||
| 9 | 612600081882 | Pipe clamp assembly | Нет на складе | ||
| 10 | 612600081883 | Pipe clamp assembly | Нет на складе | ||
| 11 | 612600080708 | Pipe clamp assembly | Нет на складе | ||
| 12 | 612600080580 | Pipe clamp assembly | Нет на складе | ||
| 13 | 61560080172 | Кронштейн | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
