Каталог запасных частей к технике: Shaanxi Shacman F3000. FRAME ASSY
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
10
11

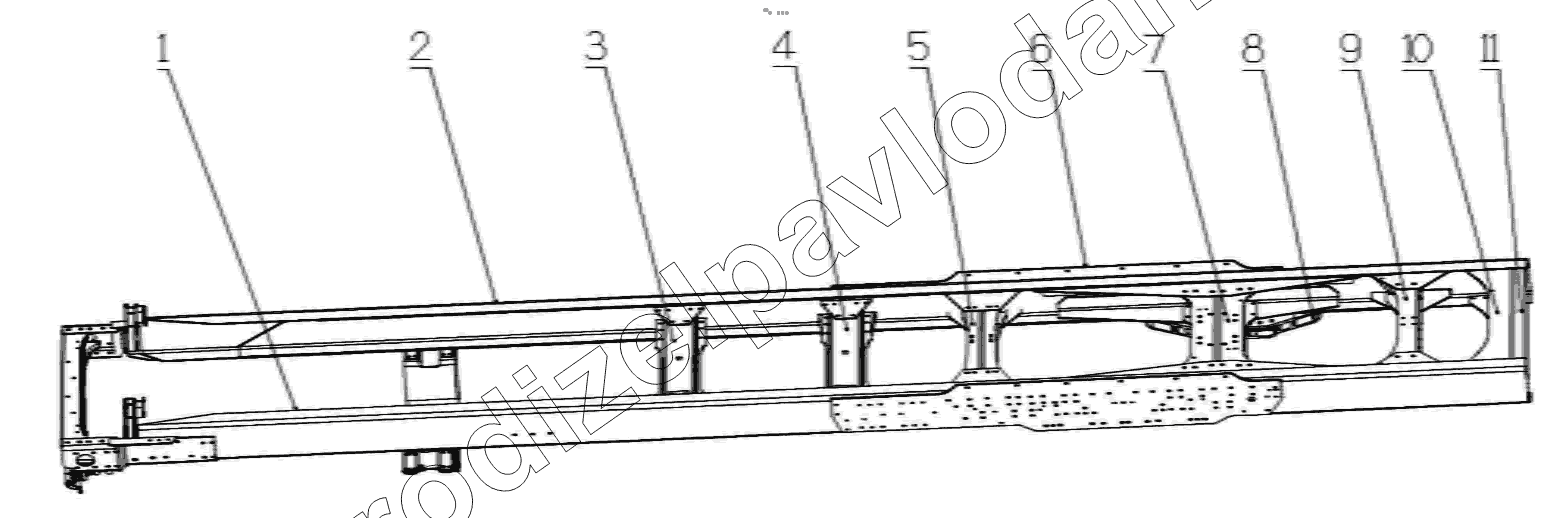

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| DZ93259517950 | DZ93259517950 | Fram assey | Нет на складе | ||
| 1 | DZ9114517951 | Left carling assy | Нет на складе | ||
| 2 | DZ9114517952 | Right carling assy | Нет на складе | ||
| 3 | DZ9114518430 | Cross member assy | Нет на складе | ||
| 4 | DZ9114518440 | Cross member assy | Нет на складе | ||
| 5 | DZ9118510035 | Поперечина в сборе | Нет на складе | ||
| 6 | DZ91259510001 | Support plate | Нет на складе | ||
| 7 | DZ9114516680 | Cross member assy | Нет на складе | ||
| 8 | DZ9114510011 | Connection base | Нет на складе | ||
| 9 | DZ93259511020 | Cross member assy | Нет на складе | ||
| 10 | DZ9114510460 | Поперечина задняя в сборе | Нет на складе | ||
| 11 | DZ9114510463 | Усиленная поперечина | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
