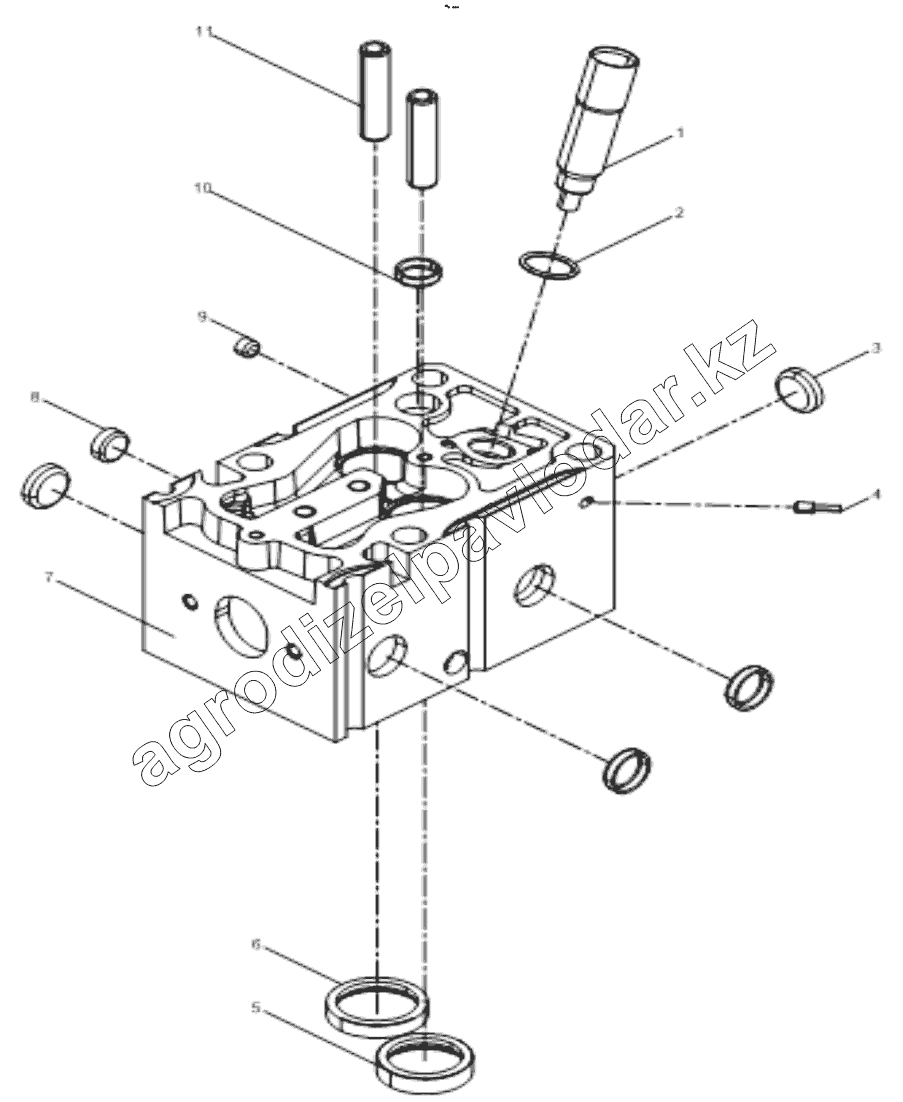

Каталог запасных частей к технике: Shaanxi Shacman F3000. CYLINDER HEAD SUB ASSEMBLY
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | 612600040099 | Втулка масляного впрыска | Нет на складе | ||
| 2 | 406060010 | Уплотнительное кольцо | Нет на складе | ||
| 3 | 90003989294 | Заглушка чашеобразная 30/8 N05564 | Нет на складе | ||
| 4 | 612600040228 | Tensioned rivet | Нет на складе | ||
| 5 | 81560040037 | Седло выпускного клапана | Нет на складе | ||
| 6 | 61560040057 | Седло впускного клапана | Нет на складе | ||
| 7 | 612600040283 | Cylinder head | Нет на складе | ||
| 8 | 90003989721 | Заглушка чашеобразная 22/8 N05564 | Нет на складе | ||
| 9 | 90003989277 | Заглушка чашеобразная 12/8 N05564 | Нет на складе | ||
| 10 | 90003989725 | Заглушка чашеобразная 25/8 N05564 | Нет на складе | ||
| 11 | 612600040113 | Втулка клапана | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
