Каталог запасных частей к технике: Shaanxi Shacman F3000. CENTER ELECTRIC PANEL II
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
10
11
12

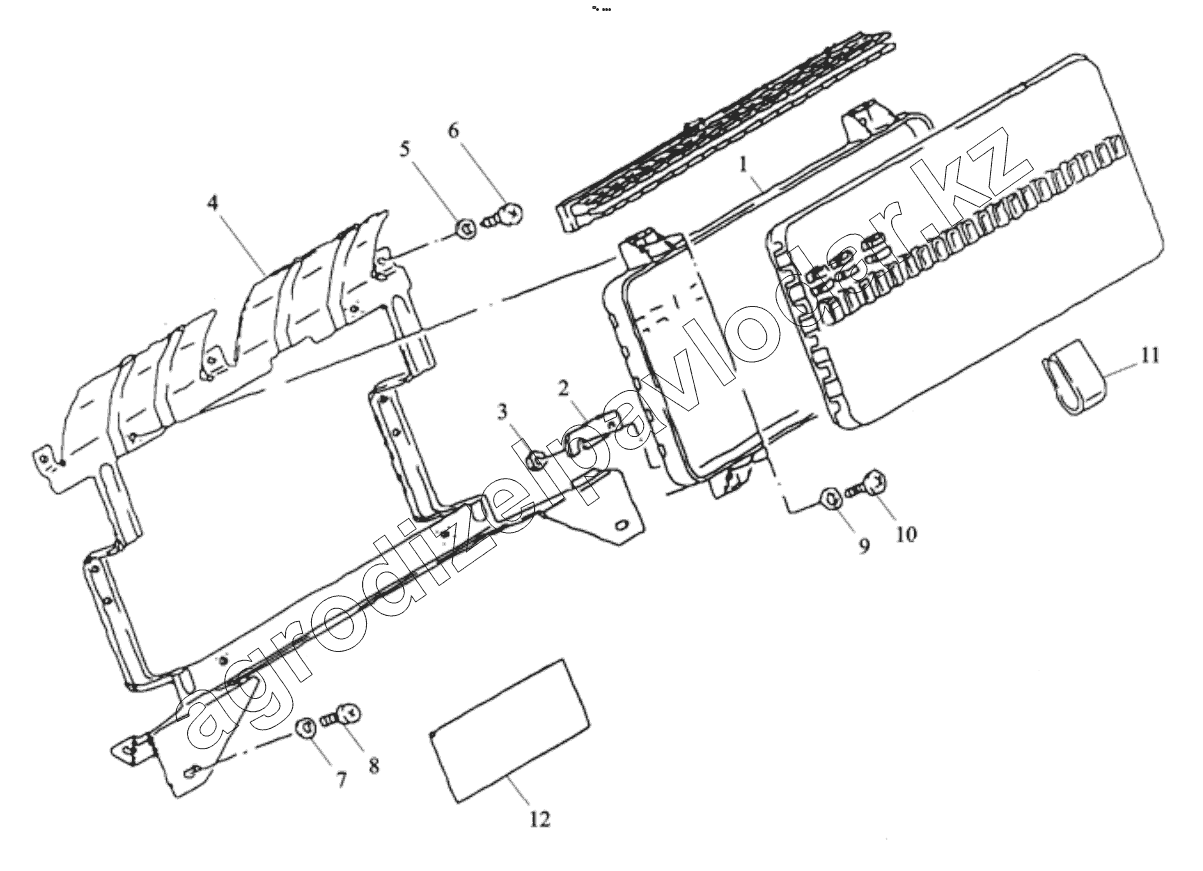

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | 81.25444.6060 | Панель | Нет на складе | ||
| 2 | 81.25908.0010 | Соединительная пластина | Нет на складе | ||
| 3 | Q340B06 | Nut | Нет на складе | ||
| 4 | 81.25441.5217 | Кронштейн | Нет на складе | ||
| 5 | Q40104T16F9 | Шайба | Нет на складе | ||
| 6 | 06.07151.1503 | Болт | Нет на складе | ||
| 7 | Q40206 | Шайба | Нет на складе | ||
| 8 | 06.04201.6607 | Винт | Нет на складе | ||
| 9 | Q40106T16F9 | Шайба | Нет на складе | ||
| 10 | 06.04201.4609 | Винт | Нет на складе | ||
| 11 | 81.66818.0001 | Зажим | Нет на складе | ||
| 12 | 81.61460.2036 | Защитная пластина | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
