Каталог запасных частей к технике: Shaanxi Shacman F2000. HIGH PRESSURE PUMP ASSEMBLY
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
10
11
12

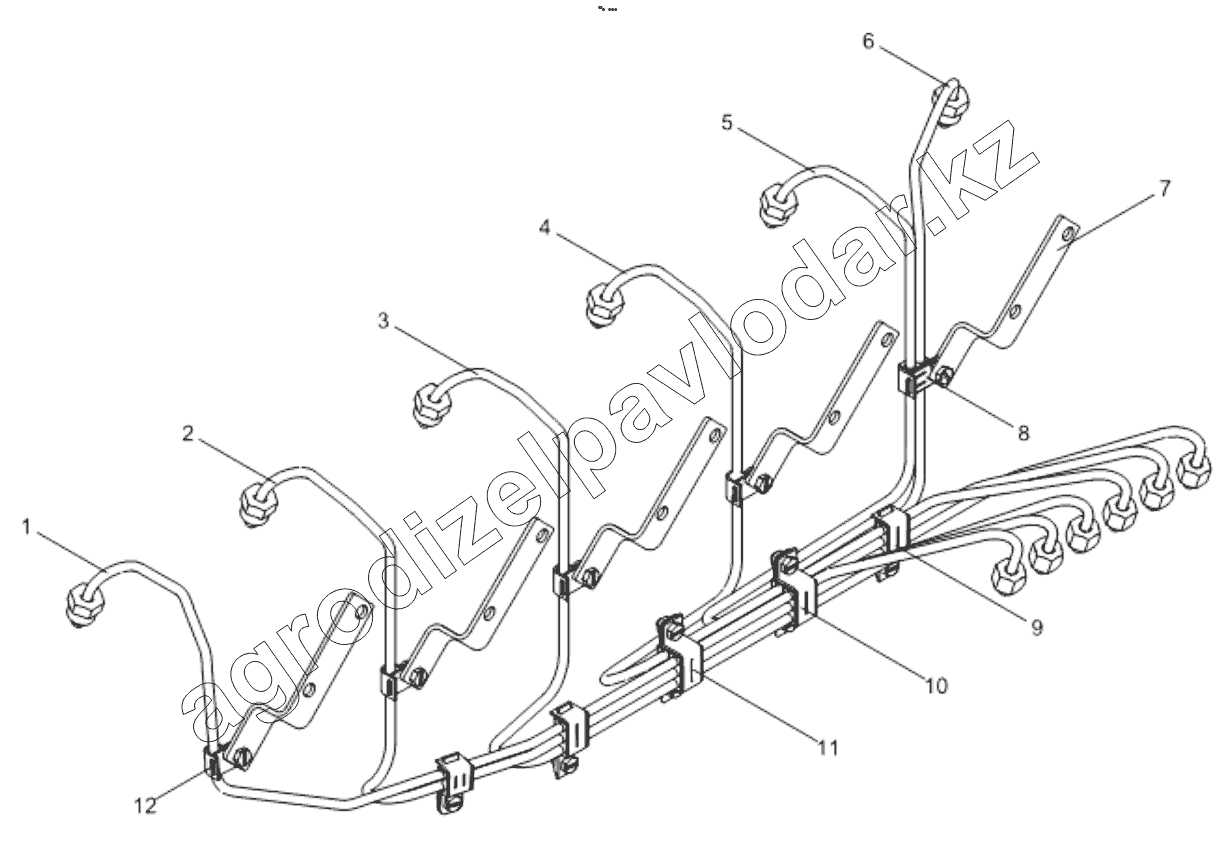

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | 612600082338 | High pressure pipe assembly(cylinder 6) | Нет на складе | ||
| 2 | 612600082337 | High pressure pipe assembly(cylinder 5) | Нет на складе | ||
| 3 | 612600082336 | High pressure pipe assembly(cylinder 4) | Нет на складе | ||
| 4 | 612600082335 | Highpressurepipeassembly (cylinder3) | Нет на складе | ||
| 5 | 612600082334 | High pressure pipe assembly(cylinder 2) | Нет на складе | ||
| 6 | 612600082333 | High pressure pipe assembly(cylinder 1) | Нет на складе | ||
| 7 | 61560080172 | Кронштейн | Нет на складе | ||
| 8 | 612600080580 | Pipe clamp assembly | Нет на складе | ||
| 9 | 612600080576 | Pipe clamp assembly | Нет на складе | ||
| 10 | 612600081883 | Pipe clamp assembly | Нет на складе | ||
| 11 | 612600081882 | Pipe clamp assembly | Нет на складе | ||
| 12 | 612600080708 | Pipe clamp assembly | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
