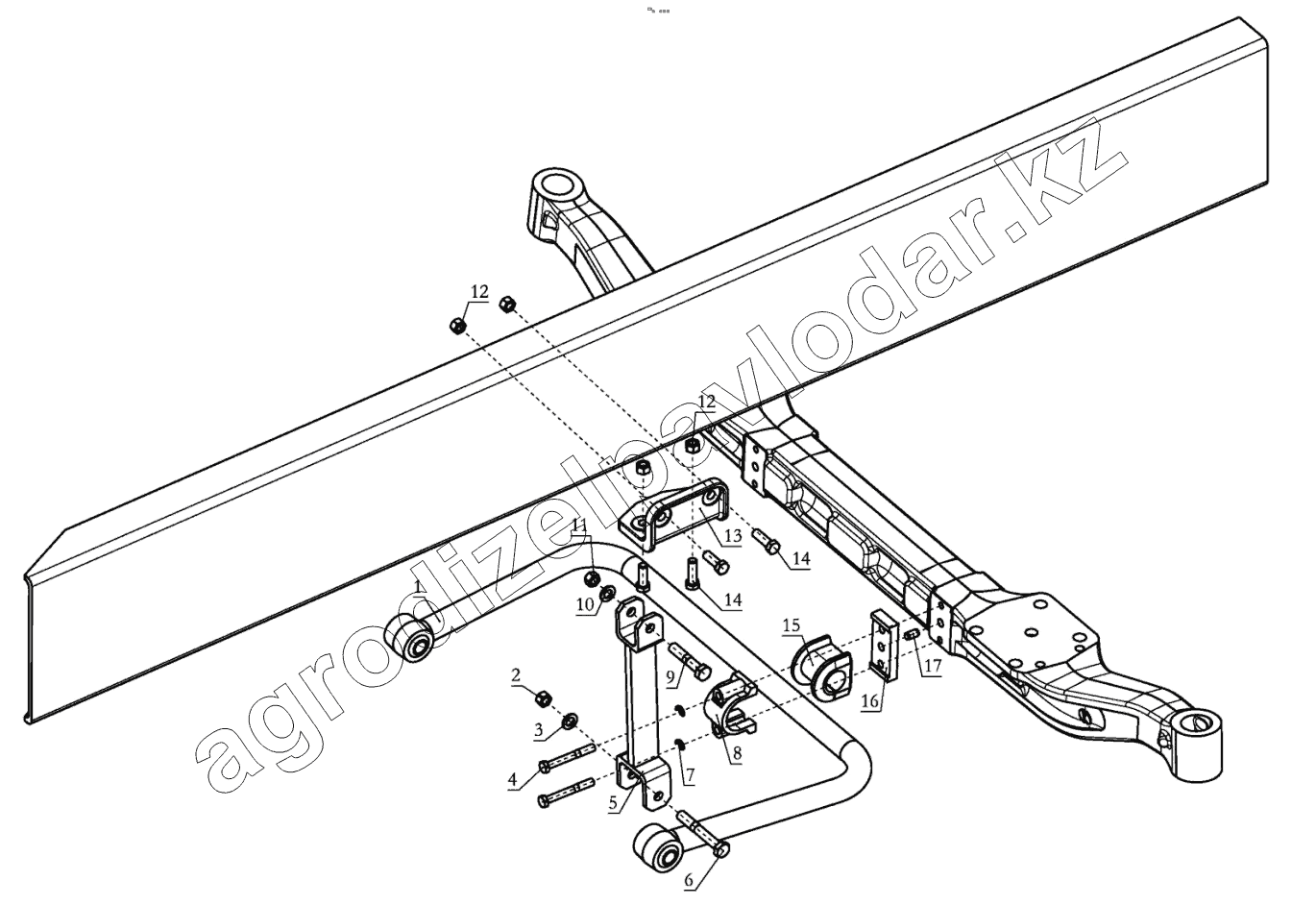

Каталог запасных частей к технике: Shaanxi Shacman F2000. FRONT STABILIZER ASSY
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | DZ9100680050 | Lateral stabilizer bar assembly | Нет на складе | ||
| 2 | 190003888458 | Гайка | Нет на складе | ||
| 3 | Q40114 | Шайба | Нет на складе | ||
| 4 | Q150B1295TF2 | Hex head bolt | Нет на складе | ||
| 5 | 199100680069 | Болт | Нет на складе | ||
| 6 | DZ91189681345 | Front stabilizer bar hanging plate assembly | Нет на складе | ||
| 7 | Q40312 | Шайба пружинная | Нет на складе | ||
| 8 | DZ9100680024 | Fixed clamp | Нет на складе | ||
| 9 | 199100680057 | Болт | Нет на складе | ||
| 10 | Q40016 | Small washer | Нет на складе | ||
| 11 | 190003888459 | Гайка VМ16х1,5DIN980 | Нет на складе | ||
| 12 | 190003888457 | Гайка самоблокировочная | Нет на складе | ||
| 13 | DZ9114680138 | Bracket assembly | Нет на складе | ||
| 14 | Q151C1240 | Hexagon head bolts - fine teeth | Нет на складе | ||
| 15 | 199100680068 | Подушка | Нет на складе | ||
| 16 | DZ9100680027 | Pad | Нет на складе | ||
| 17 | Q5211222 | Штифт | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
