Каталог запасных частей к технике: Shaanxi Shacman F2000. EXPANSION BOX SYSTEM
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
3
3
3
4
5
6
7
8
8
9
10
11
12
13
14
15
15
15
15
16
17
18
19
20
21
21

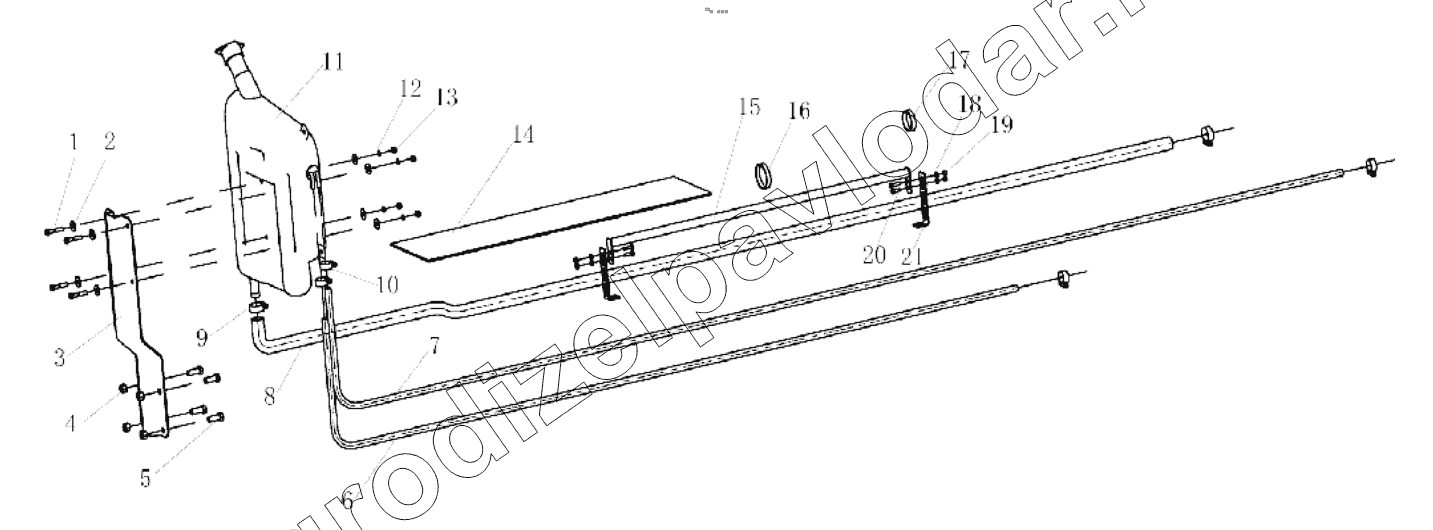

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | Q150B0840 | Болт | Нет на складе | ||
| 2 | Q40208 | Шайба | Нет на складе | ||
| 3 | DZ9114530361 | Кронштейн расширительного бачка | Нет на складе | ||
| 3 | DZ9114530362 | Кронштейн расширительного бачка | Нет на складе | ||
| 4 | Q33212 | Гайка | Нет на складе | ||
| 5 | Q150B1230TF2 | Болт | Нет на складе | ||
| 6 | 199100530125 | Hose | Нет на складе | ||
| 7 | 199114530428 | Шланг | Нет на складе | ||
| 8 | 116100840031 | Шланг | Нет на складе | ||
| 8 | DZ1643840011 | Трубка подвода | Нет на складе | ||
| 9 | 190003989301 | Clip | Нет на складе | ||
| 10 | 190003989300 | Хомут | Нет на складе | ||
| 11 | DZ9114530260 | Расширительный бачок в сборе | Нет на складе | ||
| 12 | Q40308 | Шайба пружинная | Нет на складе | ||
| 13 | Q340B08 | Гайка | Нет на складе | ||
| 14 | DZ9112360041 | Protecting jacket | Нет на складе | ||
| 15 | DZ95259534009 | Bracket assembly | Нет на складе | ||
| 15 | DZ95259534004 | Bracket assembly | Нет на складе | ||
| 16 | 190003171356 | Лента крепления | Нет на складе | ||
| 17 | 190003171697 | Хомут | Нет на складе | ||
| 18 | Q40106 | Шайба 8х16х2-SТ-А3С | Нет на складе | ||
| 19 | Q33206 | Шайба стопорная | Нет на складе | ||
| 20 | Q150B0620 | Hex.screw | Нет на складе | ||
| 21 | 188000360083 | Bracket | Нет на складе | ||
| 21 | DZ13241841502 | Bracket assembly | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
