Каталог запасных частей к технике: Shaanxi Shacman F2000. ELECTRIC PANEL I
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
1
2
3
4
4
4
4
4
4
5
5
6
6
7
8
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
10
11
12
13
13
14
15

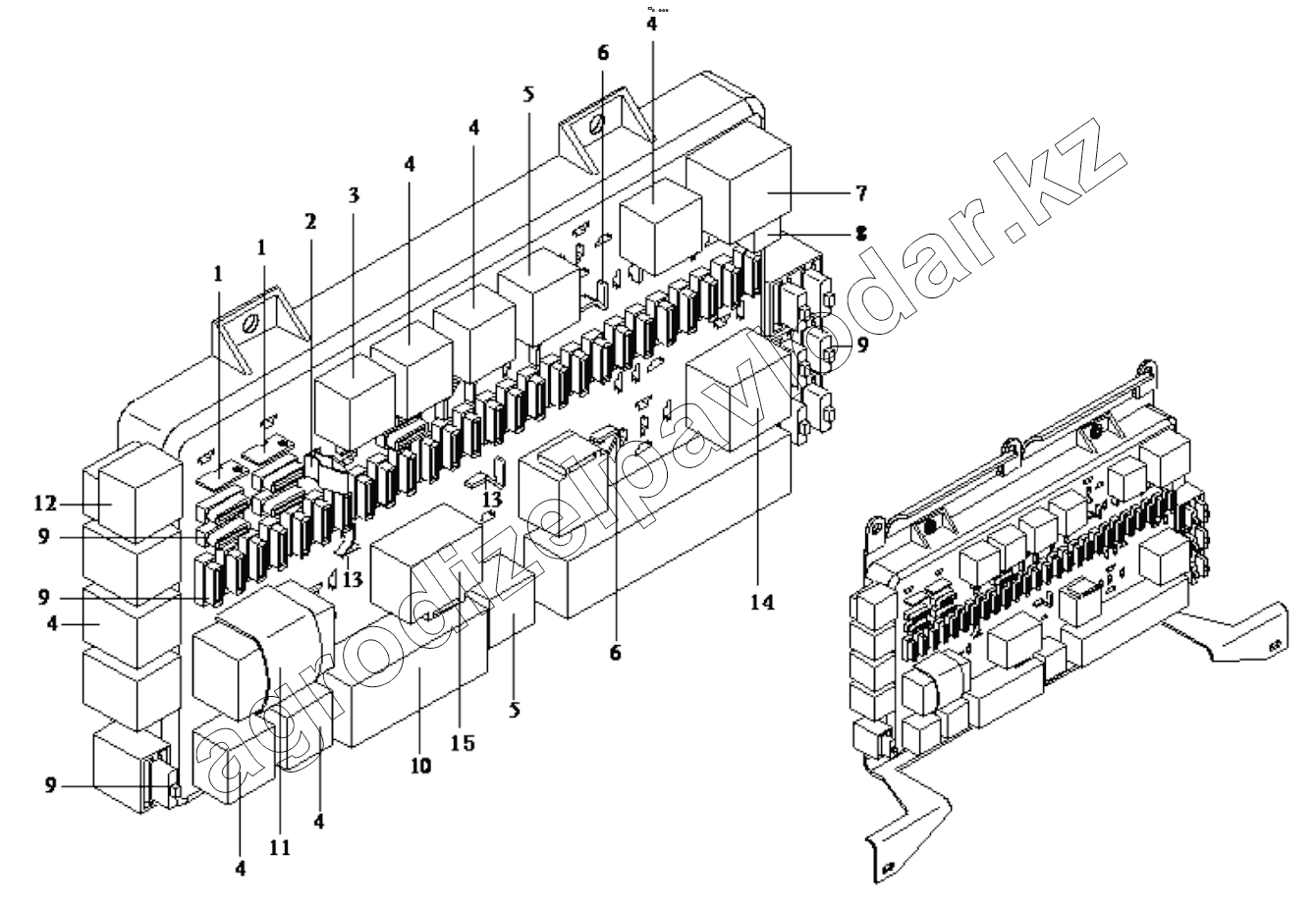

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | 07.91203.0106 | Контактная пластина | Нет на складе | ||
| 2 | 81.66818.0002 | Зажим | Нет на складе | ||
| 3 | 81.25902.0410 | Реле | Нет на складе | ||
| 4 | 81.25902.0459 | Реле | Нет на складе | ||
| 5 | 81.25902.0460 | Реле | Нет на складе | ||
| 6 | 07.91203.0104 | Контактная пластина (длинная) | Нет на складе | ||
| 7 | 81.25902.0317 | Центральное реле | Нет на складе | ||
| 8 | 81.25927.0107 | Диод | Нет на складе | ||
| 9 | DZ93189584405 | Fuse | Нет на складе | ||
| 9 | DZ93189584404 | Fuse | Нет на складе | ||
| 9 | DZ93189584403 | Fuse | Нет на складе | ||
| 9 | DZ93189584401 | Fuse | Нет на складе | ||
| 9 | 81.25436.0079 | Предохранитель плавкий оранжевый | Нет на складе | ||
| 9 | 81.25436.0068 | Предохранитель плавкий белый | Нет на складе | ||
| 9 | 81.25436.0067 | Предохранитель плавкий желтый | Нет на складе | ||
| 9 | 81.25436.0066 | Предохранитель плавкий синий | Нет на складе | ||
| 9 | 81.25436.0065 | Предохранитель плавкий красный | Нет на складе | ||
| 10 | DZ93189585807 | Control element | Нет на складе | ||
| 11 | DZ93189585806 | Flash relay | Нет на складе | ||
| 12 | 81.25902.0469 | Реле задних противотуманных фонарей | Нет на складе | ||
| 13 | 07.91203.0105 | Контактная пластина (короткая) | Нет на складе | ||
| 14 | 81.25902.0378 | Реле вспомогательной тормозной системы | Нет на складе | ||
| 15 | 81.25902.0376 | Реле безопасного пуска двигателя | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
