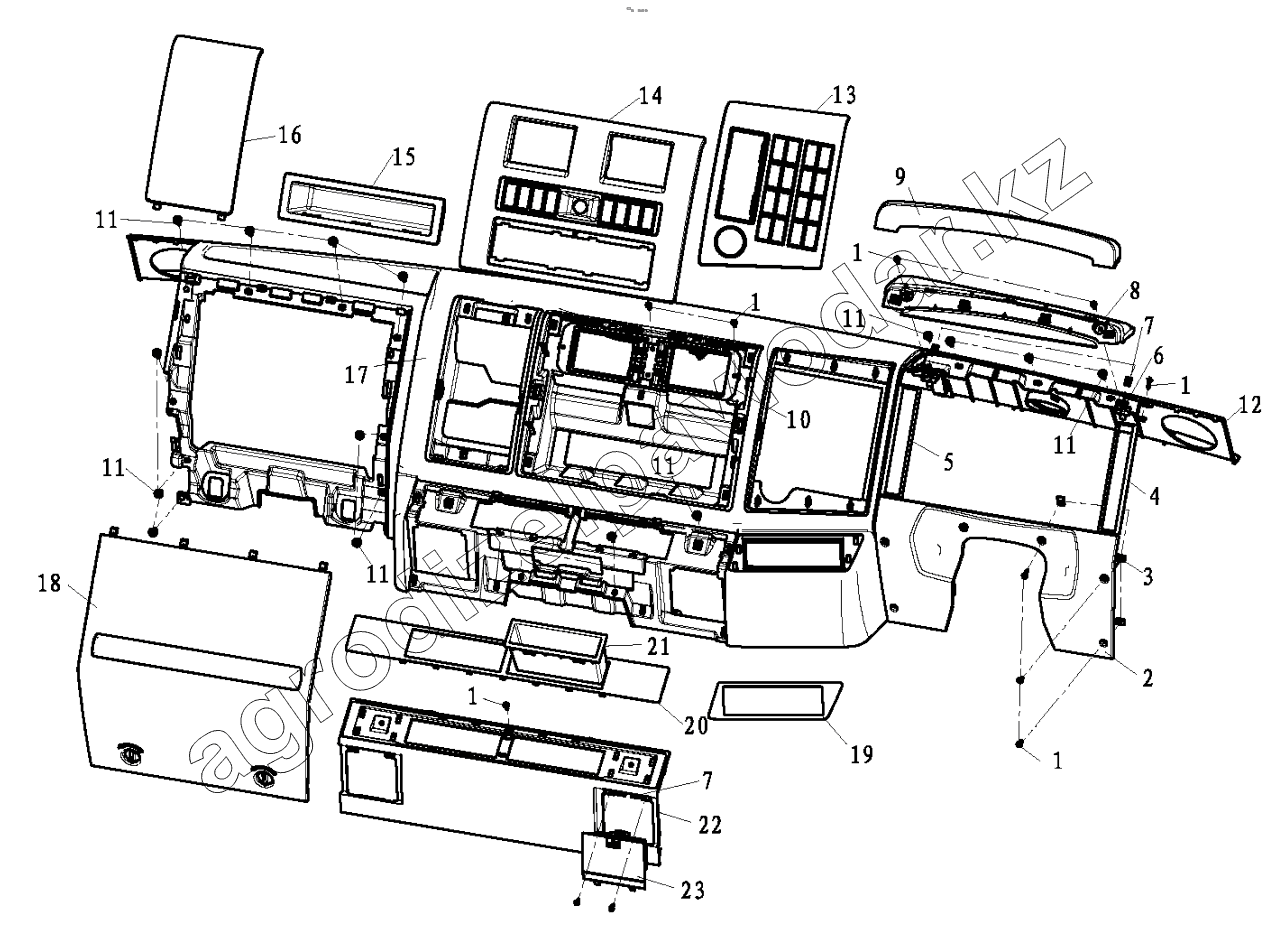

Каталог запасных частей к технике: Shaanxi Shacman F2000. DASHBOARD
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
1
1
1
1
2
3
4
5
6
7
7
8
9
10
11
11
11
11
11
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | 2204219 | Oval-head self-tapping screw | Нет на складе | ||
| 2 | DZ13241161002 | Covering lower | Нет на складе | ||
| 3 | 06.13189.0099 | Пластина-фиксатор SТ4,8-2-МАN183-В1 | Нет на складе | ||
| 4 | DZ13241161017 | Cover plate center part | Нет на складе | ||
| 5 | DZ13241161018 | Cover plate center part | Нет на складе | ||
| 6 | DZ13241161203 | Bracket | Нет на складе | ||
| 7 | DZ13241161114 | Speed nut | Нет на складе | ||
| 8 | DZ13241161521 | Covering upper | Нет на складе | ||
| 9 | DZ13241161522 | Cover plate center part | Нет на складе | ||
| 10 | DZ13241161004 | Bracket | Нет на складе | ||
| 11 | 2214819 | Oval-head self-tapping screw | Нет на складе | ||
| 12 | DZ13241161510 | Covering assembly right | Нет на складе | ||
| 13 | DZ93189583611 | Trim center part | Нет на складе | ||
| 14 | DZ13241163006 | centre A/C plate | Нет на складе | ||
| 15 | DZ13241161007 | Shelf | Нет на складе | ||
| 16 | DZ13241163009 | maintaince garnish panel | Нет на складе | ||
| 17 | DZ13241161580 | Center part assembly | Нет на складе | ||
| 18 | DZ13241163800 | Center part assembly | Нет на складе | ||
| 19 | DZ13241161502 | Cover plate center part | Нет на складе | ||
| 20 | DZ13241161015 | Cover plate center part | Нет на складе | ||
| 21 | DZ13241161016 | Shelf | Нет на складе | ||
| 22 | DZ13241161013 | Center part assembly | Нет на складе | ||
| 23 | DZ13241161700 | Ash tray | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
