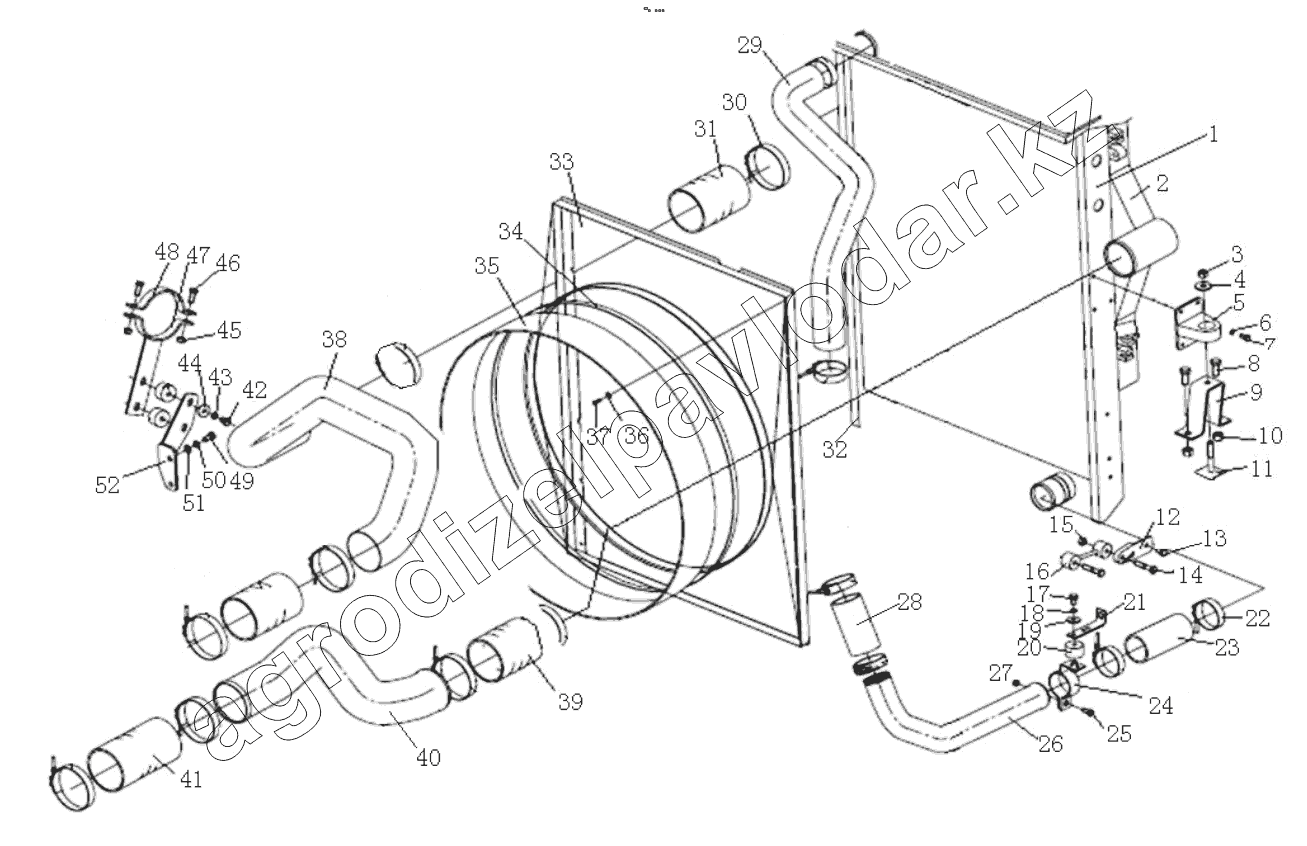

Каталог запасных частей к технике: Shaanxi Shacman F2000. COOLER SYSTEM (F2000)
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
1
2
2
3
4
5
6
7
8
9
9
9
9
9
9
9
10
11
11
12
13
13
14
14
15
16
17
18
19
20
20
21
21
21
21
22
23
24
24
25
26
26
27
28
29
29
29
29
30
31
32
33
34
35
36
37
38
39
40
40
41
42
43
44
45
46
47
48
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| DZ9114531012 | DZ9114531012 | Hermetical pastern | Нет на складе | ||
| DZ93259535302 | DZ93259535302 | Rubber hose | Нет на складе | ||
| Q150B0816TF2 | Q150B0816TF2 | Болт | Нет на складе | ||
| DZ91259538602 | DZ91259538602 | Хомут | Нет на складе | ||
| DZ9112538038 | DZ9112538038 | Air duct assembly | Нет на складе | ||
| 1 | DZ95259532211 | Radiator | Нет на складе | ||
| 1 | DZ95259532212 | Radiator | Нет на складе | ||
| 2 | DZ95259531502 | САС | Нет на складе | ||
| 2 | DZ95259531501 | Промежуточный радиатор | Нет на складе | ||
| 3 | 06.11240.0411 | Гайка | Нет на складе | ||
| 4 | Q40212 | Washer | Нет на складе | ||
| 5 | 81.06225.6008 | Держатель радиатора в сборе | Нет на складе | ||
| 6 | Q40308 | Шайба пружинная | Нет на складе | ||
| 7 | Q150B0816 | Болт | Нет на складе | ||
| 8 | Q151B1445T1F3 | Hex screw | Нет на складе | ||
| 9 | Q33214 | Гайка | Нет на складе | ||
| 9 | DZ95259538871 | Left support | Нет на складе | ||
| 9 | DZ95259538896 | Right support | Нет на складе | ||
| 9 | DZ95259538895 | Left support | Нет на складе | ||
| 9 | DZ95259538999 | Right support | Нет на складе | ||
| 9 | DZ95259538861 | Right support | Нет на складе | ||
| 9 | DZ95259538998 | Left support | Нет на складе | ||
| 10 | DZ9112538040 | Опора в сборе | Нет на складе | ||
| 11 | DZ95259538814 | Правая соединительная планка | Нет на складе | ||
| 11 | DZ95259538800 | Square screw | Нет на складе | ||
| 12 | DZ95259538815 | Левая соединительная планка | Нет на складе | ||
| 13 | Q150B1016 | Болт | Нет на складе | ||
| 13 | DZ95259538810 | Правый анкер | Нет на складе | ||
| 14 | Q150B1050 | Hex.screw | Нет на складе | ||
| 14 | DZ95259538809 | Левый анкер | Нет на складе | ||
| 15 | Q33210T2F3 | Hex nut | Нет на складе | ||
| 16 | 81.06245.0043 | Опора в сборе | Нет на складе | ||
| 17 | Q150B1012 | Болт | Нет на складе | ||
| 18 | Q40310 | Шайба | Нет на складе | ||
| 19 | Q40210 | Шайба | Нет на складе | ||
| 20 | DZ93259537002 | Buffer | Нет на складе | ||
| 20 | 199014540007 | Circle buffer | Нет на складе | ||
| 21 | DZ95259538825 | Bracket | Нет на складе | ||
| 21 | DZ93259538035 | Bracket | Нет на складе | ||
| 22 | Q67683 | Хомут | Нет на складе | ||
| 23 | DZ93259535325 | Rubber hose | Нет на складе | ||
| 24 | DZ93259538605 | Water pipe clip | Нет на складе | ||
| 24 | DZ9112530158 | Water pipe clip | Нет на складе | ||
| 25 | Q150B0820T1F3 | Hex head bolts | Нет на складе | ||
| 26 | DZ93259534042 | Drain pipe | Нет на складе | ||
| 26 | DZ95259534065 | Drain pipe | Нет на складе | ||
| 27 | Q33208T2F3 | Hex nut | Нет на складе | ||
| 28 | DZ93259535806 | Rubber hose | Нет на складе | ||
| 29 | DZ95259535810 | Rubber hose | Нет на складе | ||
| 29 | DZ95259535022 | Rubber hose | Нет на складе | ||
| 29 | DZ95259534068 | Rubber hose | Нет на складе | ||
| 29 | DZ95259535817 | Rubber hose | Нет на складе | ||
| 30 | DZ9003532115 | Хомут | Нет на складе | ||
| 31 | DZ93259535303 | Rubber hose | Нет на складе | ||
| 32 | DZ9114531011 | Уплотнительная полоса | Нет на складе | ||
| 33 | DZ95259536050 | Air duct assembly | Нет на складе | ||
| 34 | DZ9112538037 | Air duct assembly | Нет на складе | ||
| 35 | Q40208 | Шайба | Нет на складе | ||
| 36 | Q40308 | Шайба пружинная | Нет на складе | ||
| 37 | DZ95259534015 | Drain pipe | Нет на складе | ||
| 38 | DZ95259534066 | Drain pipe | Нет на складе | ||
| 39 | DZ95259534017 | Inlet pipe | Нет на складе | ||
| 40 | DZ95259534067 | Inlet pipe | Нет на складе | ||
| 40 | DZ93259535308 | Rubber hose | Нет на складе | ||
| 41 | Q150B1018 | Болт | Нет на складе | ||
| 42 | Q40310 | Шайба | Нет на складе | ||
| 43 | Q40210 | Шайба | Нет на складе | ||
| 44 | Q33210T2F3 | Hex nut | Нет на складе | ||
| 45 | Q150B1025 | Болт | Нет на складе | ||
| 46 | DZ93259538011 | Clip | Нет на складе | ||
| 47 | 199112540161 | Clip | Нет на складе | ||
| 48 | DZ95259538014 | Clip | Нет на складе | ||
| 49 | Q40312 | Шайба пружинная | Нет на складе | ||
| 50 | Q40112 | Шайба | Нет на складе | ||
| 51 | DZ93259538046 | Bracket | Нет на складе | ||
| 52 | DZ95259538085 | Bracket | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
