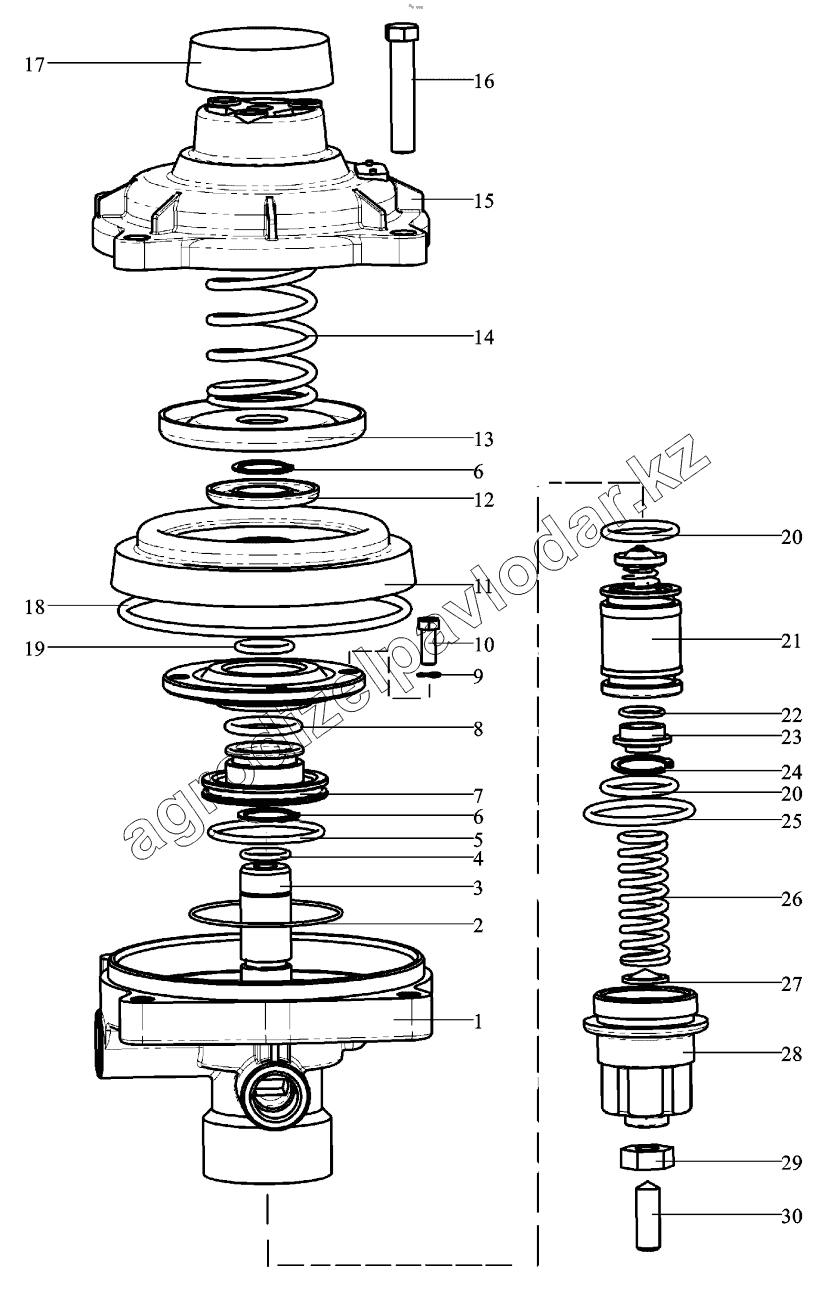

Каталог запасных частей к технике: Shaanxi Shacman F2000. CONTROL VALVE, TRAILER BRAKE
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | Q340B08 | Гайка | Нет на складе | ||
| 2 | 3522CF1-319 | Кольцо уплотнтельное | Нет на складе | ||
| 3 | Piston lower | Piston lower | Нет на складе | ||
| 4 | Q43038 | Кольцо стопорное | Нет на складе | ||
| 5 | 3522CF1-339 | O-ring | Нет на складе | ||
| 6 | Spring | Spring | Нет на складе | ||
| 7 | Spring base | Spring base | Нет на складе | ||
| 8 | 3522CF1-345 | Valve assembly | Нет на складе | ||
| 9 | Intermed piston | Intermed piston | Нет на складе | ||
| 10 | 3522CF1-344 | O-ring | Нет на складе | ||
| 11 | Piston upper | Piston upper | Нет на складе | ||
| 12 | 3522CF1-311 | O-ring | Нет на складе | ||
| 13 | 3522CF1-313 | O-ring | Нет на складе | ||
| 14 | Upper body | Upper body | Нет на складе | ||
| 15 | Q150B0865Q | Болт | Нет на складе | ||
| 16 | Intermde body | Intermde body | Нет на складе | ||
| 17 | Seal washer | Seal washer | Нет на складе | ||
| 18 | Plate | Plate | Нет на складе | ||
| 19 | 3522CF1-320 | Diaphragm | Нет на складе | ||
| 20 | 3522CF1-341 | Кольцо | Нет на складе | ||
| 21 | Nut | Nut | Нет на складе | ||
| 22 | Lower body assembly | Lower body assembly | Нет на складе | ||
| 23 | Hex screw | Hex screw | Нет на складе | ||
| 24 | 3522CF1-334 | Кольцо уплотнительное | Нет на складе | ||
| 25 | Exhausting plate | Exhausting plate | Нет на складе | ||
| 26 | Washer | Washer | Нет на складе | ||
| 27 | Cover | Cover | Нет на складе | ||
| 28 | Q4403210 | Крышка нижняя | Нет на складе | ||
| 29 | Q2140612 | Гайка | Нет на складе | ||
| 30 | Grease nipple | Grease nipple | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
