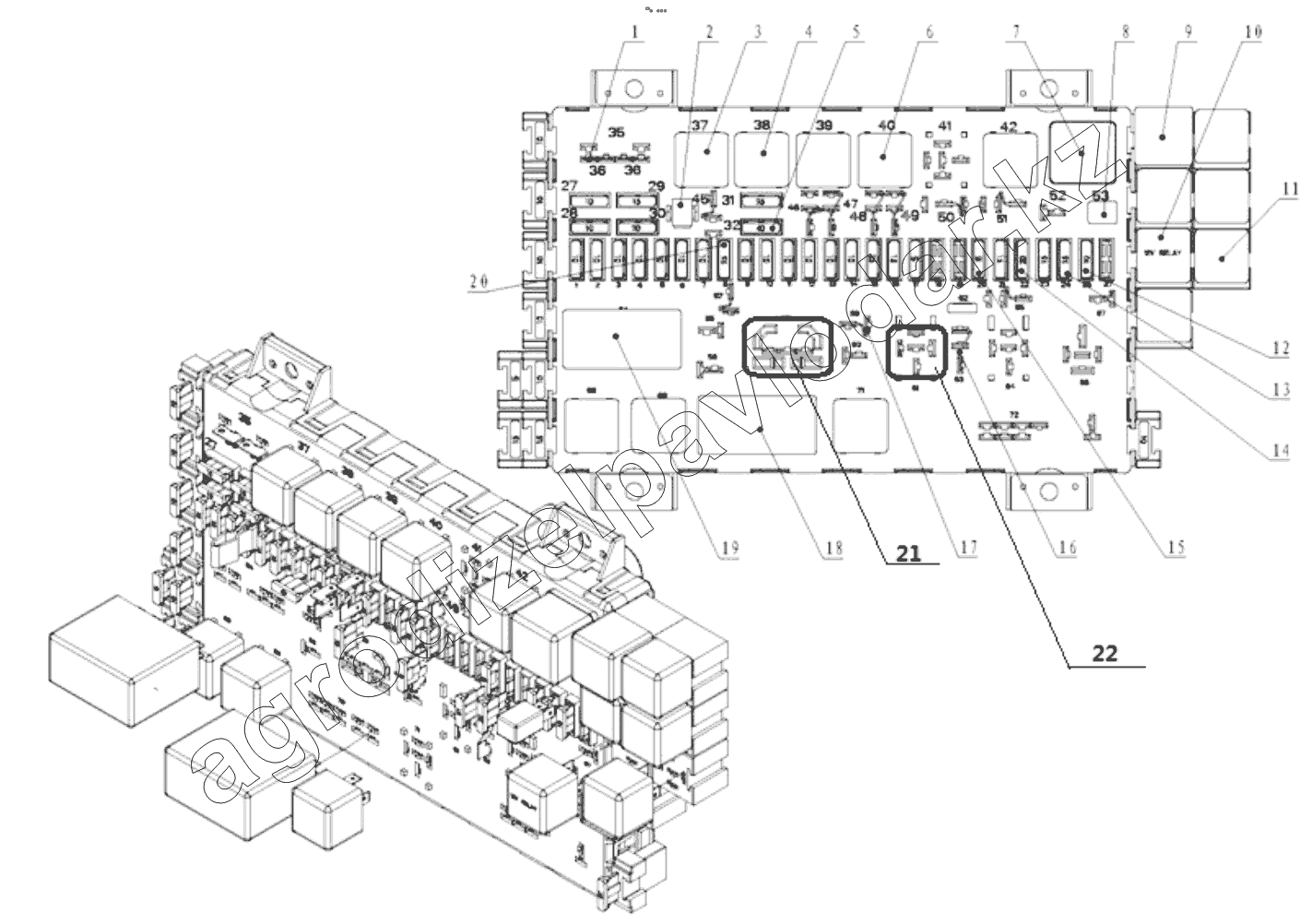

Каталог запасных частей к технике: Shaanxi Shacman F2000. CENTRAL ELECTRICAL DEVICE BOARD
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | 07.91203.0106 | Контактная пластина | Нет на складе | ||
| 2 | 81.66818.0002 | Зажим | Нет на складе | ||
| 3 | 81.25902.0410 | Реле | Нет на складе | ||
| 4 | 81.25902.0459 | Реле | Нет на складе | ||
| 5 | 81.25436.0079 | Предохранитель плавкий оранжевый | Нет на складе | ||
| 6 | 81.25902.0460 | Реле | Нет на складе | ||
| 7 | DZ9100586024 | Center relay | Нет на складе | ||
| 8 | 81.25927.0107 | Диод | Нет на складе | ||
| 9 | 81.25902.0469 | Реле задних противотуманных фонарей | Нет на складе | ||
| 10 | DZ9118580002 | Relay | Нет на складе | ||
| 11 | 81.25927.0099 | Диод кондиционера | Нет на складе | ||
| 12 | 81.25436.0065 | Предохранитель плавкий красный | Нет на складе | ||
| 13 | 81.25436.0066 | Предохранитель плавкий синий | Нет на складе | ||
| 14 | 81.25436.0067 | Предохранитель плавкий желтый | Нет на складе | ||
| 15 | 81.25436.0063 | Khaki fuse | Нет на складе | ||
| 16 | 07.91203.0104 | Контактная пластина (длинная) | Нет на складе | ||
| 17 | 07.91203.0105 | Контактная пластина (короткая) | Нет на складе | ||
| 18 | 81.25311.0023 | Реле стеклоочистителя | Нет на складе | ||
| 19 | 81.25311.0006 | Реле поворотников | Нет на складе | ||
| 20 | 81.25436.0068 | Предохранитель плавкий белый | Нет на складе | ||
| 21 | 81,25902.0376 | Delay relay | Нет на складе | ||
| 22 | 81.25902.0378 | Реле вспомогательной тормозной системы | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
