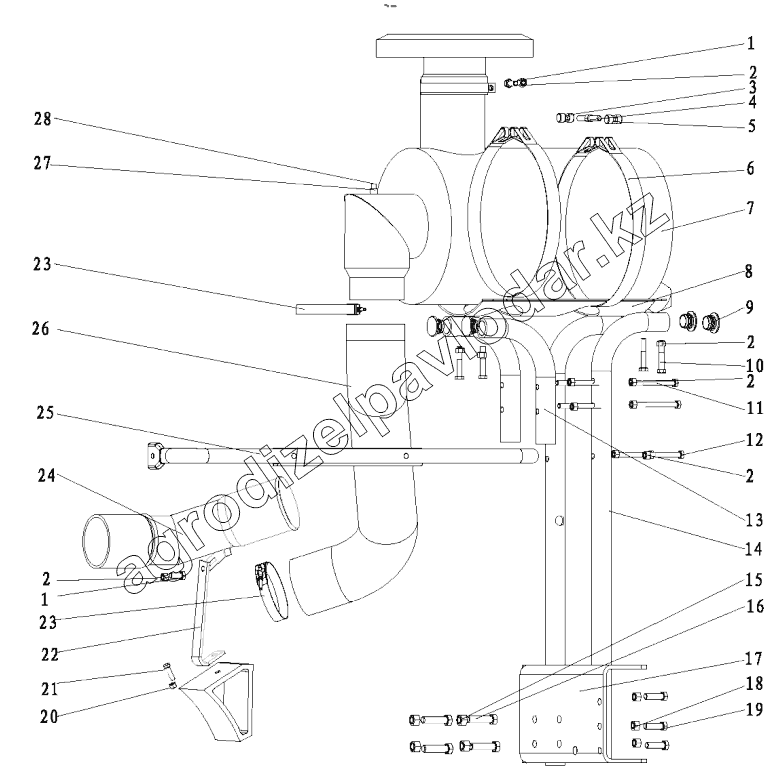

Каталог запасных частей к технике: Shaanxi Shacman F2000. AIR CLEANING DEVICE
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
1
2
2
2
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | Q150B1025 | Болт | Нет на складе | ||
| 2 | Q33210 | Гайка | Нет на складе | ||
| 3 | 128000550027 | Inside screw thread dowel | Нет на складе | ||
| 4 | 128000550029 | Strain screw | Нет на складе | ||
| 5 | 128000550028 | Inside screw thread dowel | Нет на складе | ||
| 6 | 199012190130 | Close strip | Нет на складе | ||
| 7 | DZ9112190204 | Air cleaner | Нет на складе | ||
| 8 | DZ93259190139 | Fix plate | Нет на складе | ||
| 9 | DZ91259955111 | Stopper | Нет на складе | ||
| 10 | Q150B1060 | Hex screw | Нет на складе | ||
| 11 | Q150B10100 | Hex screw | Нет на складе | ||
| 12 | Q150B1085 | Hex screw | Нет на складе | ||
| 13 | DZ93259190138 | Brace | Нет на складе | ||
| 14 | DZ93259190158 | Brace | Нет на складе | ||
| 15 | Q33214 | Гайка | Нет на складе | ||
| 16 | Q150B1455 | Hex head bolt | Нет на складе | ||
| 17 | DZ93259190128 | Bracket | Нет на складе | ||
| 18 | Q33212 | Гайка | Нет на складе | ||
| 19 | Q150B1265 | Болт | Нет на складе | ||
| 20 | Q33208 | Гайка | Нет на складе | ||
| 21 | Q150B0830 | Болт | Нет на складе | ||
| 22 | DZ9112190168 | Triangle bracket | Нет на складе | ||
| 23 | DZ9003532122 | Хомут | Нет на складе | ||
| 24 | DZ1560110168 | Air intake pipe | Нет на складе | ||
| 25 | DZ93259190132 | Pull pole | Нет на складе | ||
| 26 | DZ9112190082 | Hose | Нет на складе | ||
| 27 | 161200190040 | on-off | Нет на складе | ||
| 28 | 169100770028 | mantle | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
