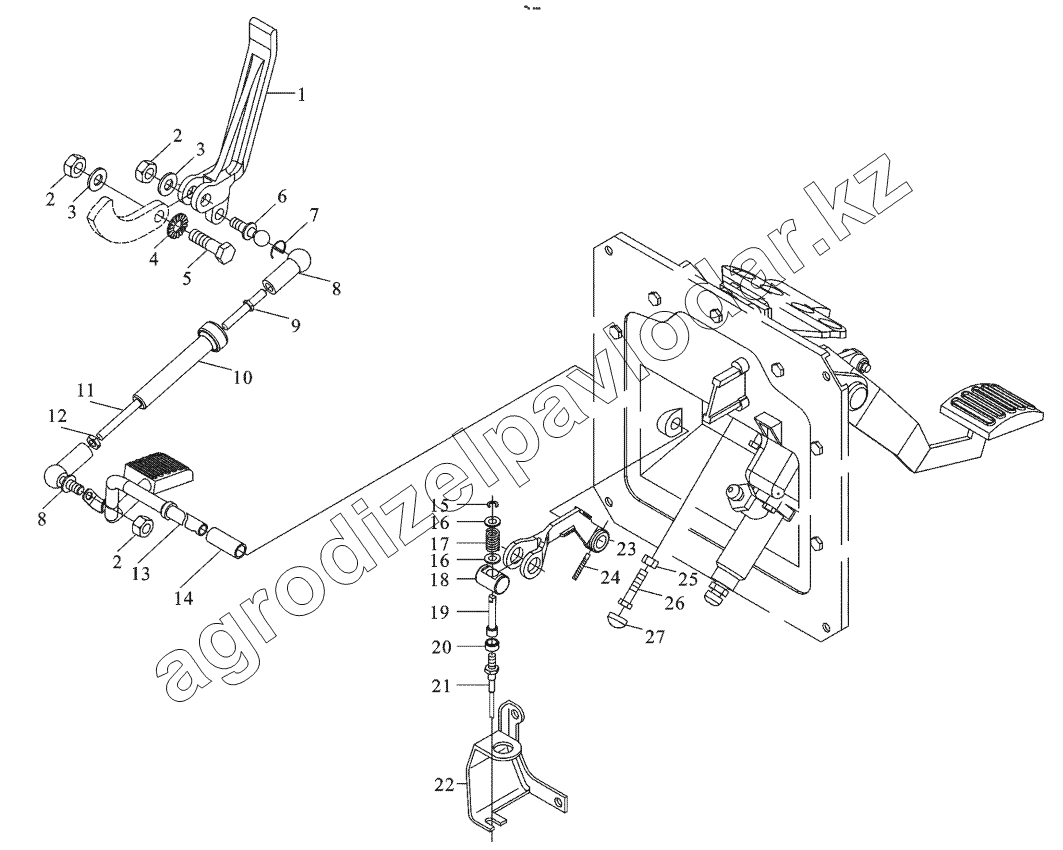

Каталог запасных частей к технике: Shaanxi Shacman F2000. ACCELEROGRAPH CONTROL DEVICE
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
2
2
3
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | DZ93189570011 | Handle | Нет на складе | ||
| 2 | 190003871252 | Hex nut | Нет на складе | ||
| 3 | 190003935007 | Plain washer | Нет на складе | ||
| 4 | 190003932023 | Spring washer | Нет на складе | ||
| 5 | 190003802432 | Hex. Screw | Нет на складе | ||
| 6 | 190003963623 | Ball cleois | Нет на складе | ||
| 7 | 190003936514 | Clip | Нет на складе | ||
| 8 | 190003963320 | Ball pin | Нет на складе | ||
| 9 | 81.90490.0458 | Шпилька | Нет на складе | ||
| 10 | 81.90685.0306 | Палец пластиковый | Нет на складе | ||
| 11 | 81.90201.0144 | Винт регулировочный | Нет на складе | ||
| 12 | 190003870221 | Hex.nut | Нет на складе | ||
| 13 | 81.48201.5081 | Accelero graph panel | Нет на складе | ||
| 14 | 81.93001.0290 | Bush | Нет на складе | ||
| 15 | Q43650F3 | Фиксатор | Нет на складе | ||
| 16 | 06.15013.0410 | Шайба | Нет на складе | ||
| 17 | 06.29050.0608 | Пружина | Нет на складе | ||
| 18 | 81.91020.0622 | Вал | Нет на складе | ||
| 19 | 81.91020.0623 | Палец | Нет на складе | ||
| 20 | 81.94289.2043 | Втулка | Нет на складе | ||
| 21 | DZ93189575006 | Accelerograph pull | Нет на складе | ||
| 22 | DZ93189570055 | Bracket | Нет на складе | ||
| 23 | DZ93189570069 | Bracket | Нет на складе | ||
| 24 | 06.22220.1012 | Вал-фиксатор | Нет на складе | ||
| 25 | 06.11604.2114 | Гайка | Нет на складе | ||
| 26 | 06.01303.3118 | Болт | Нет на складе | ||
| 27 | 81.96020.0369 | Резиновый колпачок | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
