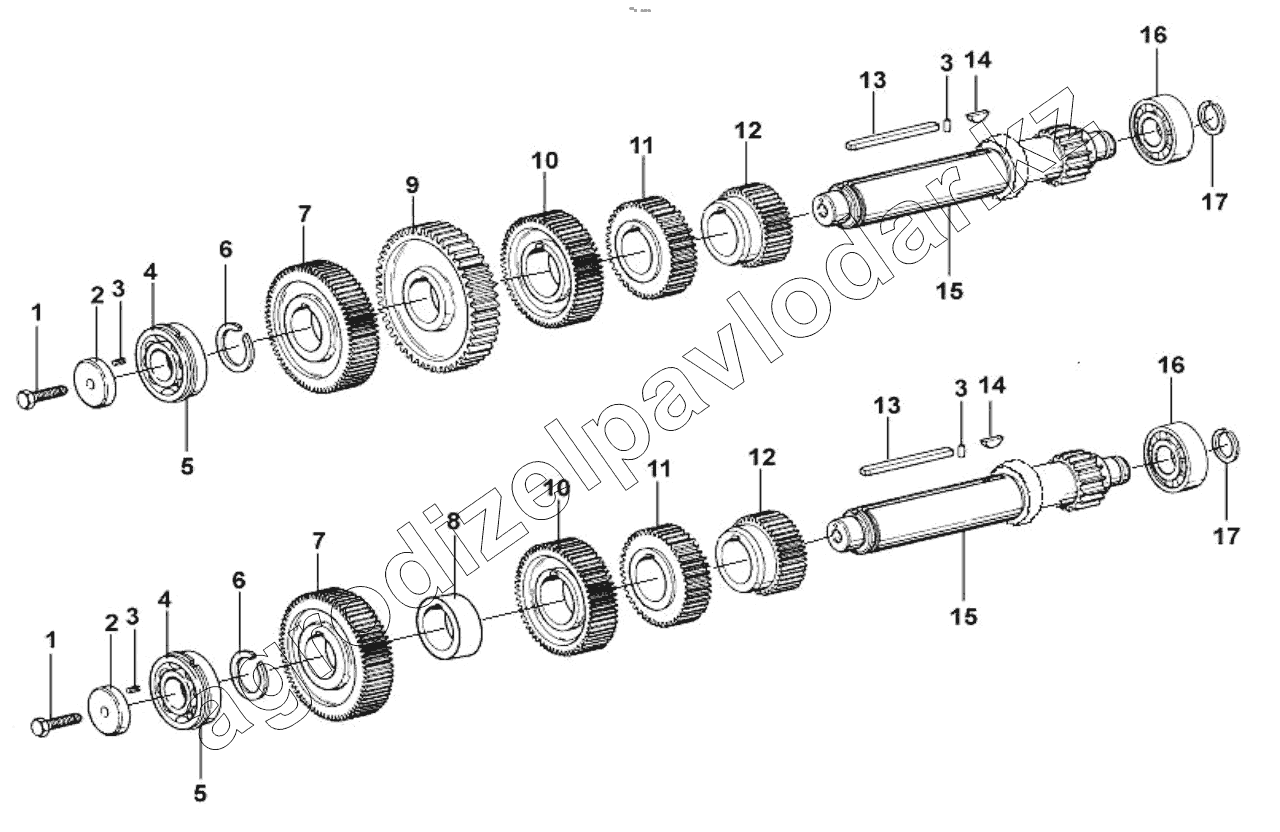

Каталог запасных частей к технике: Shaanxi Shacman F2000. 9JS135T-B COUNTERSHAFT ASSEMBLY
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
1
2
2
3
3
3
3
4
4
5
5
6
6
7
7
8
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | GB21-76 | Болт М 16x1.5x45 | Нет на складе | ||
| 2 | 19668 | Отражатель | Нет на складе | ||
| 3 | Q5280514 | Штифт конический | Нет на складе | ||
| 4 | 370309Y | Подшипник | Нет на складе | ||
| 5 | С01021 | Шайба | Нет на складе | ||
| 6 | 19198 | Кольцо стопорное | Нет на складе | ||
| 7 | JS135T-1701056B | Countershaft gear | Нет на складе | ||
| 8 | 15953 | Левая шестерня отбора мощности | Нет на складе | ||
| 9 | 20840 | Правая шестерня отбора мощности | Нет на складе | ||
| 10 | JS135T-1701051B | Countershaft third gear | Нет на складе | ||
| 11 | JS135T-1701050B | Countershaft second gear | Нет на складе | ||
| 12 | JS135T-1701049B | Countershaft first gear | Нет на складе | ||
| 13 | 19673 | Фиксатор | Нет на складе | ||
| 14 | Х-6-Е | Шпонка | Нет на складе | ||
| 15 | JS135T-1701048B | Countershaft | Нет на складе | ||
| 16 | 102308Е | Подшипник | Нет на складе | ||
| 17 | 14317 | Отражатель | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
