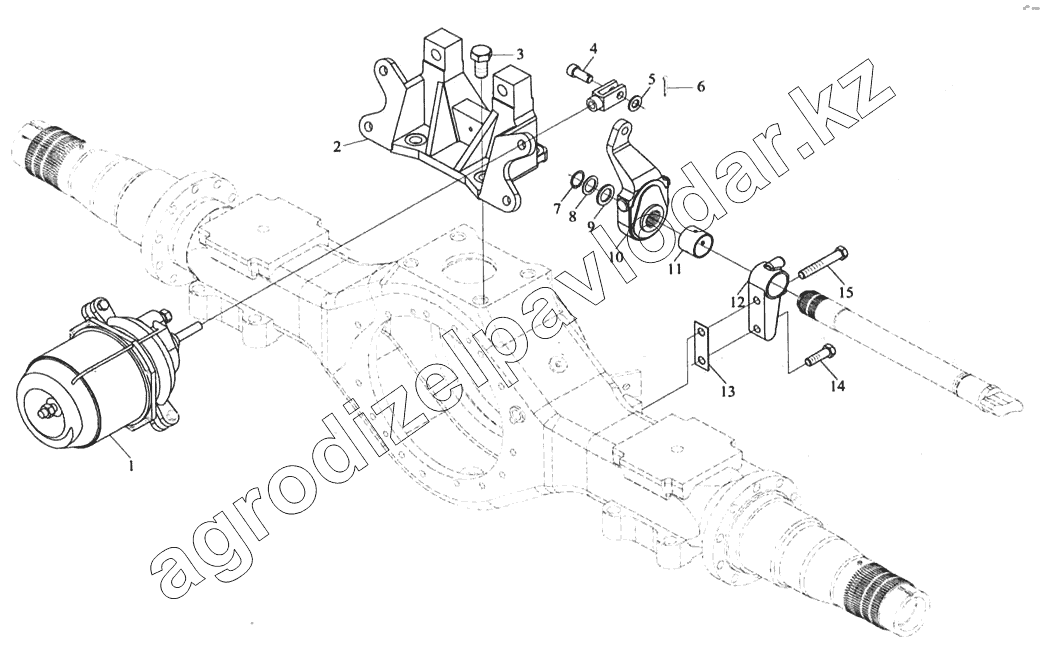

Каталог запасных частей к технике: Shaanxi MAN-F2000 (SX3254JS384). Тормоз заднего моста
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
1
2
3
4
5
6
7
8
8
8
8
9
10
10
10
10
11
12
13
13
13
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | AZ9100368303 | Тормозная камера | Нет на складе | ||
| 1 | AZ9100369303 | Тормозная камера | Нет на складе | ||
| 2 | 99014340042 | Кронштейн | Нет на складе | ||
| 3 | Q151B2040TE2 | Болт | Нет на складе | ||
| 4 | 90003903661 | Стопор | Нет на складе | ||
| 5 | Q40114 | Шайба | Нет на складе | ||
| 6 | Q500422 | Шплинт | Нет на складе | ||
| 7 | Q43125 | Кольцо | Нет на складе | ||
| 8 | 803228 | Шайба | Нет на складе | ||
| 8 | 803229 | Шайба | Нет на складе | ||
| 8 | 803230 | Шайба | Нет на складе | ||
| 8 | 803246 | Шайба | Нет на складе | ||
| 9 | 880340022 | Шайба | Нет на складе | ||
| 10 | 99000340057 | Рычаг регулировочный (правый) | Нет на складе | ||
| 10 | 99000340056 | Рычаг регулировочный (левый) | Нет на складе | ||
| 10 | AZ9100340065 | Рычаг тормозной | Нет на складе | ||
| 10 | AZ9100340066 | Рычаг тормозной | Нет на складе | ||
| 11 | DZ9100340017 | Втулка | Нет на складе | ||
| 12 | 99014340041 | Кронштейн | Нет на складе | ||
| 13 | 880340034 | Пластина | Нет на складе | ||
| 13 | 880340033 | Пластина | Нет на складе | ||
| 13 | 880340032 | Пластина | Нет на складе | ||
| 13 | 880340031 | Пластина | Нет на складе | ||
| 14 | Q151B1440 | Болт | Нет на складе | ||
| 15 | Q151B1490 | Болт | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
