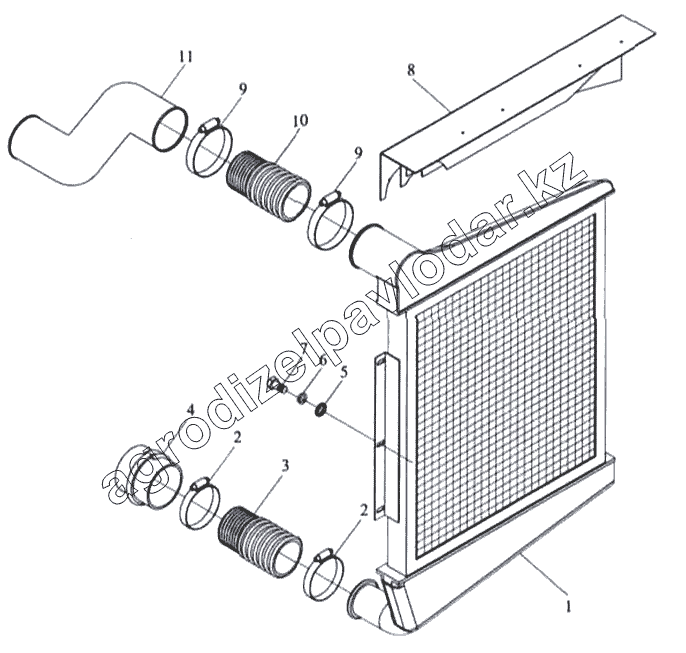

Каталог запасных частей к технике: Shaanxi MAN-F2000 (SX3254JS384). Радиатор системы охлаждения
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
2
3
4
5
6
7
8
9
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | 99112530351 | Радиатор | Нет на складе | ||
| 2 | 61200110076 | Хомут | Нет на складе | ||
| 3 | 99112530149 | Патрубок гофрированный | Нет на складе | ||
| 4 | 99112530188 | Соединительный шланг | Нет на складе | ||
| 5 | Q40008 | Шайба | Нет на складе | ||
| 6 | Q41208 | Шайба | Нет на складе | ||
| 7 | Q150B0816 | Болт | Нет на складе | ||
| 8 | 99112530193 | Кронштейн в сборе | Нет на складе | ||
| 9 | 90003989315 | Хомут | Нет на складе | ||
| 10 | 99112530148 | Патрубок гофрированный | Нет на складе | ||
| 11 | 99112530302 | Патрубок коленообразный | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
