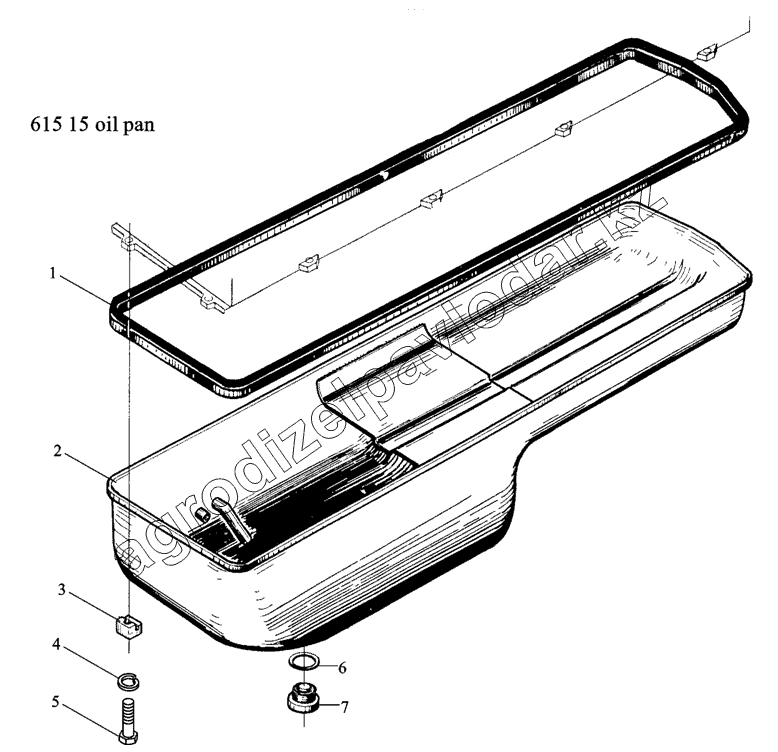

Каталог запасных частей к технике: Shaanxi MAN-F2000 (SX3254JS384). Поддон двигателя
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
2
2
3
4
5
6
7
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | 614150004 | Прокладка поддона | Нет на складе | ||
| 2 | 61200150104 | Поддон в сборе | Нет на складе | ||
| 2 | 61800150015 | Поддон | Нет на складе | ||
| 2 | 612600150035 | Поддон в сборе | Нет на складе | ||
| 3 | 614150046 | Прижимной блок | Нет на складе | ||
| 4 | 90003930261 | Шайба А8,4 D00125А3С | Нет на складе | ||
| 5 | 90003802442 | Болт М8х40 D00933 | Нет на складе | ||
| 6 | 612600150106 | Прокладка уплотнительная | Нет на складе | ||
| 7 | 612600150108 | Пробка сливная | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
