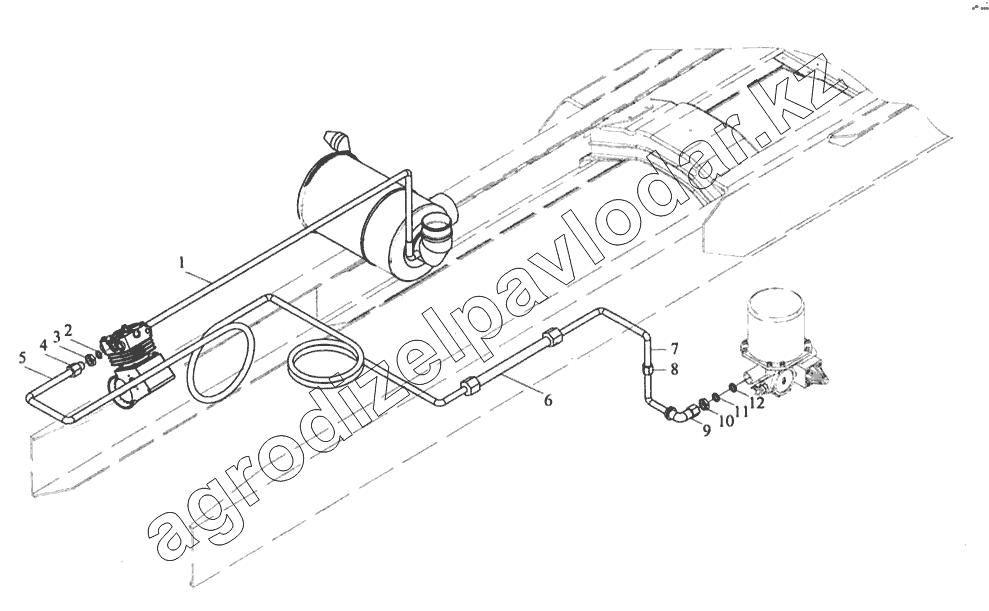

Каталог запасных частей к технике: Shaanxi MAN-F2000 (SX3254JS384). Пневмопроводы воздушного компрессора
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | DZ9100360177 | Трубка | Нет на складе | ||
| 2 | 90003098031 | Шайба уплотнительная А26х31 | Нет на складе | ||
| 3 | 90003559386 | Прокладка | Нет на складе | ||
| 4 | 99100362249 | Трубка 15 | Нет на складе | ||
| 5 | 99100360184 | Трубка воздушная | Нет на складе | ||
| 6 | AZ9100366021 | Трубка 15 | Нет на складе | ||
| 7 | 90003559751 | Прокладка | Нет на складе | ||
| 8 | 99100362109 | Трубка 15 | Нет на складе | ||
| 9 | 90003559647 | Угловой штуцер | Нет на складе | ||
| 10 | 90003559547 | Гайка | Нет на складе | ||
| 11 | 99100360319 | Кольцо уплотнительное | Нет на складе | ||
| 12 | 68000250092 | Кольцо уплотнительное | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
