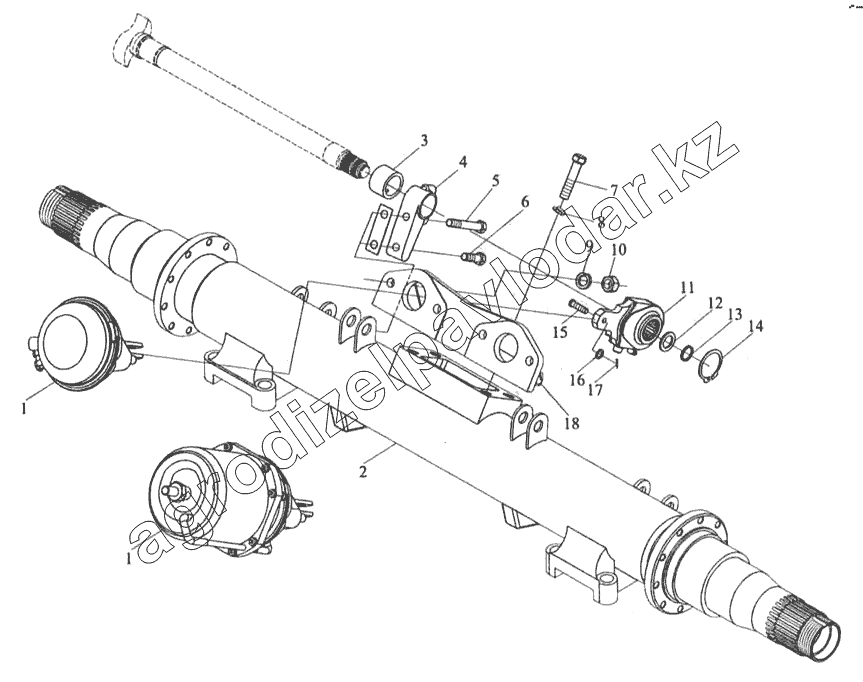

Каталог запасных частей к технике: Shaanxi MAN-F2000 (SX3254JS384). Ось промежуточная
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | DZ9114362000 | Тормозная камера | Нет на складе | ||
| 1 | DZ9114362002 | Тормозная камера | Нет на складе | ||
| 2 | DZ9114332001 | Балка промежуточная | Нет на складе | ||
| 3 | 880340017 | Втулка | Нет на складе | ||
| 4 | 99014340041 | Кронштейн | Нет на складе | ||
| 5 | Q151B1490 | Болт | Нет на складе | ||
| 6 | Q151B1440 | Болт | Нет на складе | ||
| 7 | Q150B2045 | Болт | Нет на складе | ||
| 8 | Q40320 | Шайба пружинная | Нет на складе | ||
| 9 | Q41216 | Шайба пружинная | Нет на складе | ||
| 10 | Q340B16 | Nut | Нет на складе | ||
| 11 | 880340040 | Рычаг регулировочной | Нет на складе | ||
| 12 | 880340022 | Шайба | Нет на складе | ||
| 13 | 803200(28-300046 | Шайба регулировочная | Нет на складе | ||
| 14 | Q43125 | Кольцо | Нет на складе | ||
| 15 | 90003903661 | Стопор | Нет на складе | ||
| 16 | Q40114 | Шайба | Нет на складе | ||
| 17 | Q5004022 | Шплинт | Нет на складе | ||
| 18 | DZ9114332005 | Кронштейн | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
