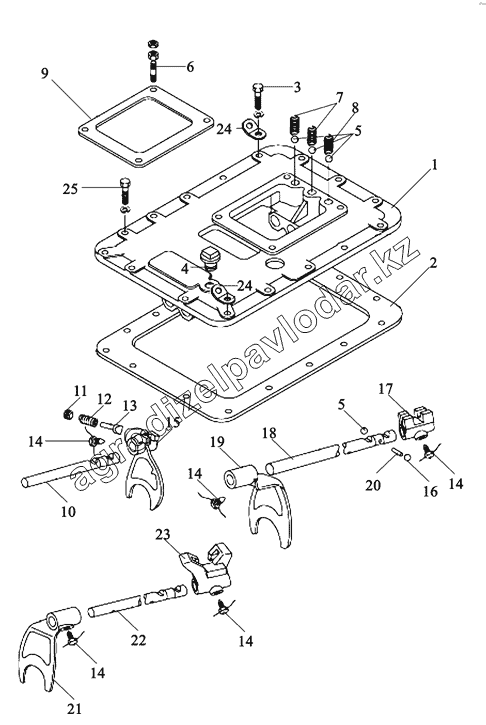

Каталог запасных частей к технике: Shaanxi MAN-F2000 (SX3254JS384). Механизм переключения передач
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
14
14
14
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| A-C02002 | A-C02002 | Механизм переключения передач | Нет на складе | ||
| 16135 | 16135 | Вилка 1/2 передачи | Нет на складе | ||
| 16136 | 16136 | Вилка 3/4 и 7/8 передач | Нет на складе | ||
| 1 | F99980 | Верхняя крышка в сборе | Нет на складе | ||
| 1 | F99980 | Верхняя крышка в сборе | Нет на складе | ||
| 2 | 14918 | Прокладка | Нет на складе | ||
| 3 | GB21-76M10x38 | Болт | Нет на складе | ||
| 4 | Q614B10 | Пробка коническая | Нет на складе | ||
| 5 | GB/T308-200212.7 | Шарик фиксатора | Нет на складе | ||
| 6 | 11066 | Шпилька | Нет на складе | ||
| 7 | F96085 | Пружина | Нет на складе | ||
| 8 | F96084 | Пружина | Нет на складе | ||
| 9 | 1642 | Прокладка | Нет на складе | ||
| 10 | 16132 | Шток вилки переключения пониженной передачи | Нет на складе | ||
| 11 | 8968 | Гайка | Нет на складе | ||
| 12 | 8774 | Пружина | Нет на складе | ||
| 13 | F99671 | Болт | Нет на складе | ||
| 14 | 3220 | Винт | Нет на складе | ||
| 15 | F99664 | Вилка пониженной передач заднего хода | Нет на складе | ||
| 16 | GB/T308-2002 | Шарик | Нет на складе | ||
| 17 | F99588 | Блок 1/2 и 5/6 передач 19,05 | Нет на складе | ||
| 18 | 16133 | Шток вилки 1/2 и 5/6 передач | Нет на складе | ||
| 19 | 16135 | Вилка 1/2 передачи | Нет на складе | ||
| 20 | 1634 | Фиксатор | Нет на складе | ||
| 21 | 16136 | Вилка 3/4 и 7/8 передач | Нет на складе | ||
| 22 | 18643 | Шток вилки 3/4 и 7/8 передач | Нет на складе | ||
| 23 | F99589 | Рычаг переключения передач 3/4 и 7/8 sрееd | Нет на складе | ||
| 24 | 20815 | Кронштейн | Нет на складе | ||
| 25 | GB21-76M10x32 | Болт | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
