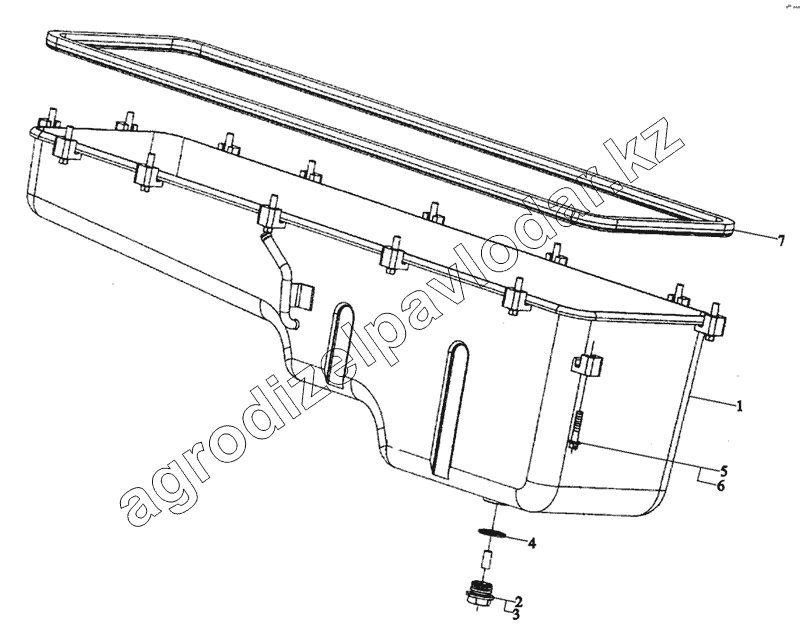

Каталог запасных частей к технике: Shaanxi MAN-F2000 (SX3254JS384). M3400-1009000 OiL PAN
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | M3400-1009040 | Oil pan assy | Нет на складе | ||
| 2 | 6105Q-1009031C | Drain plug | Нет на складе | ||
| 3 | 6105Q-1009032A | Magnet, drain plug | Нет на складе | ||
| 4 | JB/T982-27 | Seal washer | Нет на складе | ||
| 5 | Q1840840 | Болт с шестигранной головкой | Нет на складе | ||
| 6 | M3000-1009002 | Holding piece | Нет на складе | ||
| 7 | M3400-1009001A | Oil pan gasket | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
