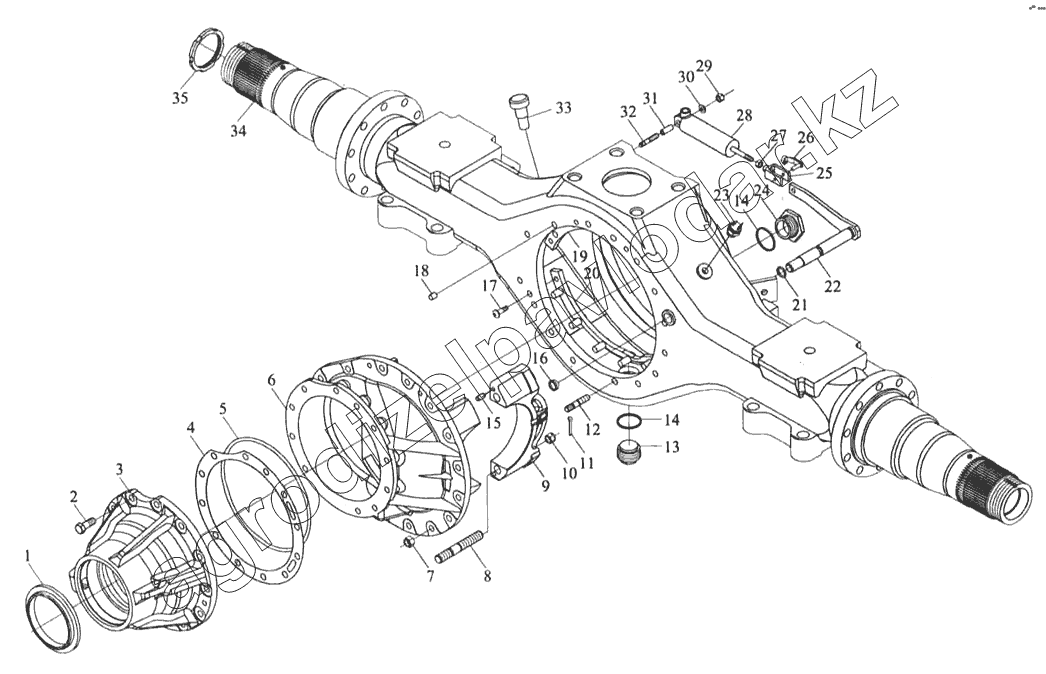

Каталог запасных частей к технике: Shaanxi MAN-F2000 (SX3254JS384). Кожух заднего моста
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
3
4
4
4
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | 99012320121 | Кольцо | Нет на складе | ||
| 2 | Q150B1230TF2 | Болт | Нет на складе | ||
| 3 | 99012320103 | Корпус подшипника (i=5,73х6,72х7,49х8,4х9,49) | Нет на складе | ||
| 3 | 99012320131 | Корпус подшипника (i=4,8х4,42) | Нет на складе | ||
| 4 | 99012320102 | Шайба | Нет на складе | ||
| 4 | 99012320101 | Шайба | Нет на складе | ||
| 4 | 99012320100 | Шайба | Нет на складе | ||
| 4 | 99012320099 | Шайба | Нет на складе | ||
| 5 | 99012320133 | Кольцо уплотнительное | Нет на складе | ||
| 6 | 99012320097 | Корпус главного редуктора | Нет на складе | ||
| 7 | 90003888457 | Гайка | Нет на складе | ||
| 8 | Q12316120 | Шпилька | Нет на складе | ||
| 9 | 99012320002 | Крышка | Нет на складе | ||
| 10 | Q58116 | Гайка | Нет на складе | ||
| 11 | Q5004030 | Шплинт | Нет на складе | ||
| 12 | Q1231230B | Шпилька | Нет на складе | ||
| 13 | 58633015 | Пробка | Нет на складе | ||
| 14 | Q72336 | Шайба уплотнительная | Нет на складе | ||
| 15 | Q5210820 | Фиксатор | Нет на складе | ||
| 16 | 90003989290 | Пробка | Нет на складе | ||
| 17 | Q2540820 | Винт | Нет на складе | ||
| 18 | Q5211014 | Фиксатор | Нет на складе | ||
| 19 | 99014330147 | Полукольцо крепежное верхнее | Нет на складе | ||
| 20 | 99014330146 | Полукольцо крепежное нижнее | Нет на складе | ||
| 21 | 680M3200015 | Кольцо уплотнительное | Нет на складе | ||
| 22 | 99014330125 | Рычаг в сборе | Нет на складе | ||
| 23 | 79100710003 | Датчик | Нет на складе | ||
| 24 | 81500010163 | Пробка | Нет на складе | ||
| 25 | 90003964418 | Вилка | Нет на складе | ||
| 26 | 780350055 | Замок ES | Нет на складе | ||
| 27 | Q350B08T15 | Гайка | Нет на складе | ||
| 28 | 79100360035 | Цилиндр | Нет на складе | ||
| 29 | Q33208 | Гайка | Нет на складе | ||
| 30 | Q40108 | Шайба А8,4х16х1,6-200НV-МАN183-В4 | Нет на складе | ||
| 31 | 61000060084 | Втулка | Нет на складе | ||
| 32 | Q1200850F3 | Шпилька | Нет на складе | ||
| 33 | 99000330006 | Атмосферный клапан в сборе | Нет на складе | ||
| 34 | 99012330065 | Картер заднего моста в сборе | Нет на складе | ||
| 34 | DZ9112330065 | Картер усилительный заднего моста в сборе | Нет на складе | ||
| 35 | 380932157 | Гайка | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
