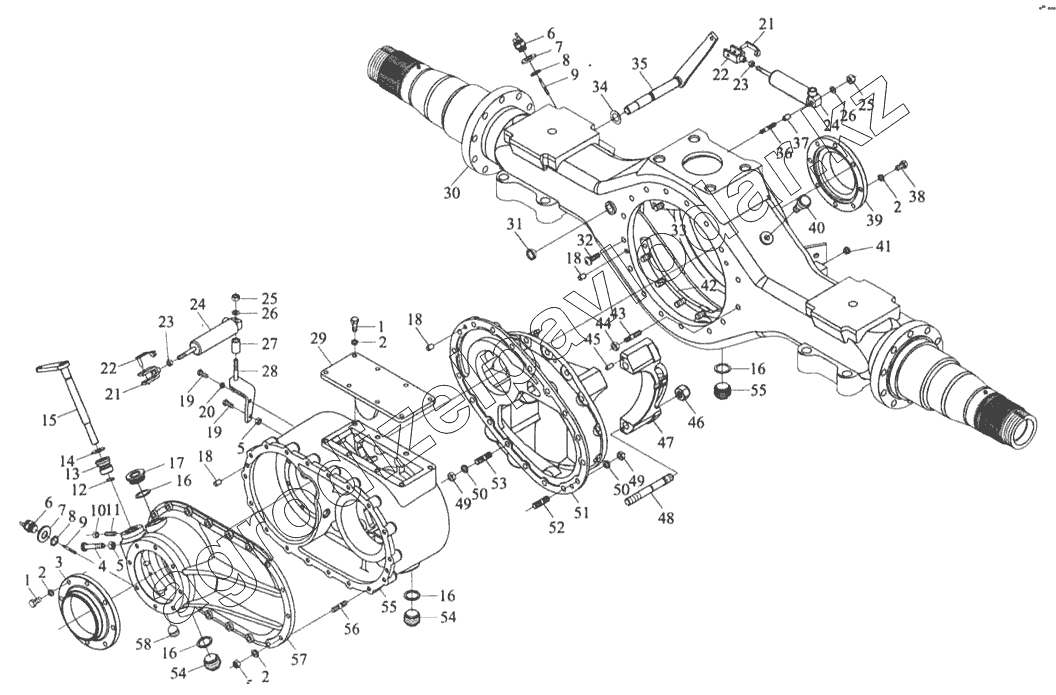

Каталог запасных частей к технике: Shaanxi MAN-F2000 (SX3254JS384). Кожух среднего моста
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
1
2
2
2
2
3
4
5
5
5
6
6
7
7
8
8
9
9
9
10
11
12
13
14
15
16
16
16
16
17
18
18
18
19
19
20
21
21
22
22
23
23
24
24
25
25
26
26
27
28
29
29
30
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
49
50
50
51
52
53
54
54
55
55
56
57
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | Q150B1025 | Болт | Нет на складе | ||
| 2 | Q40310 | Шайба | Нет на складе | ||
| 3 | 99014320175 | Крышка | Нет на складе | ||
| 4 | Q150B1050 | Hex.screw | Нет на складе | ||
| 5 | Q340B10 | Nut | Нет на складе | ||
| 6 | 79100710003 | Датчик | Нет на складе | ||
| 7 | Q72318 | Шайба уплотнительная | Нет на складе | ||
| 8 | Q43705 | Шайба | Нет на складе | ||
| 9 | 69000330008 | Шпилька | Нет на складе | ||
| 9 | 99112330016 | Шпилька | Нет на складе | ||
| 10 | Q340B08 | Гайка | Нет на складе | ||
| 11 | GB75-85-M18x20Zn | Шпилика | Нет на складе | ||
| 12 | Q43117 | Шайба | Нет на складе | ||
| 13 | 2700320037 | Втулка | Нет на складе | ||
| 14 | 288730062 | Кольцо уплотнительное | Нет на складе | ||
| 15 | 99014320076 | Рычаг блокировки дифференциала | Нет на складе | ||
| 16 | Q72336 | Шайба уплотнительная | Нет на складе | ||
| 17 | 5863315 | Пробка | Нет на складе | ||
| 18 | Q5211016 | Фиксатор | Нет на складе | ||
| 19 | Q150B0818 | Болт | Нет на складе | ||
| 20 | Q40308 | Шайба пружинная | Нет на складе | ||
| 21 | 90003964418 | Вилка | Нет на складе | ||
| 22 | 780350055 | Замок ES | Нет на складе | ||
| 23 | Q350B08T15 | Гайка | Нет на складе | ||
| 24 | 79100360018 | Рабочий цилиндр | Нет на складе | ||
| 25 | Q33208 | Гайка | Нет на складе | ||
| 26 | Q40108 | Шайба А8,4х16х1,6-200НV-МАN183-В4 | Нет на складе | ||
| 27 | 61000060072 | Втулка | Нет на складе | ||
| 28 | 99014320156 | Кронштейн в сборе | Нет на складе | ||
| 29 | 99014320118 | Крышка | Нет на складе | ||
| 29 | AZ911430178 | Крышка | Нет на складе | ||
| 30 | 99014330208 | Блок среднего моста | Нет на складе | ||
| 30 | DZ9114330208 | Кожух среднего моста | Нет на складе | ||
| 31 | 90003989290 | Пробка | Нет на складе | ||
| 32 | Q2540820 | Винт | Нет на складе | ||
| 33 | 990143330147 | Полукольцо крепежное(верхнее) | Нет на складе | ||
| 34 | 680M330015 | Кольцо уплотнительное | Нет на складе | ||
| 35 | 99014330125 | Рычаг в сборе | Нет на складе | ||
| 36 | Q1200850F3 | Шпилька | Нет на складе | ||
| 37 | 61000060084 | Втулка | Нет на складе | ||
| 38 | Q150B1025 | Болт | Нет на складе | ||
| 39 | 99014320141 | Гнездо подшипника | Нет на складе | ||
| 40 | 99000330006 | Атмосферный клапан в сборе | Нет на складе | ||
| 41 | 90003962021 | Пробка | Нет на складе | ||
| 42 | 99014330146 | Полукольцо крепежное нижнее | Нет на складе | ||
| 43 | 90003810631 | Шпилька | Нет на складе | ||
| 44 | 90003888457 | Гайка | Нет на складе | ||
| 45 | Q5210820 | Фиксатор | Нет на складе | ||
| 46 | 90003888459 | Гайка | Нет на складе | ||
| 47 | 99012320002 | Крышка | Нет на складе | ||
| 48 | Q12316120 | Шпилька | Нет на складе | ||
| 49 | Q340B12 | Гайка | Нет на складе | ||
| 50 | Q40312 | Шайба пружинная | Нет на складе | ||
| 51 | 99014320119 | Кожух редуктора среднего мост | Нет на складе | ||
| 52 | Q1201225F3 | Шпилька | Нет на складе | ||
| 53 | Q1201230F3 | Шпилька | Нет на складе | ||
| 54 | 586330015 | Пробка | Нет на складе | ||
| 55 | 99014320259 | Картер редуктора | Нет на складе | ||
| 56 | Q1201028F3 | Шпилька | Нет на складе | ||
| 57 | 99014320144 | Передняя крышка | Нет на складе | ||
| 58 | 90003989279 | Пробка | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
