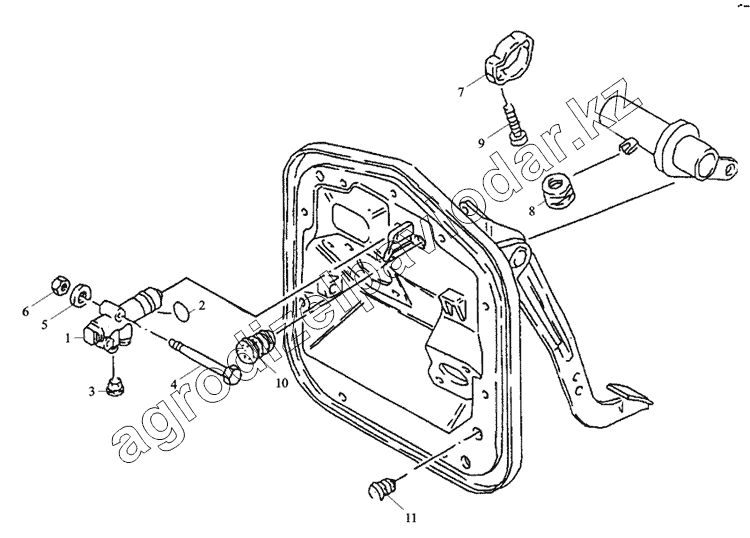

Каталог запасных частей к технике: Shaanxi MAN-F2000 (SX3254JS384). Клапан управления механизма сцепления
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | 81.52170.6156 | Клапан | Нет на складе | ||
| 2 | 06.56824.0302 | Уплотнительный часть 17х2,5-FРМ-83 | Нет на складе | ||
| 3 | 81.52170.0013 | Втулка | Нет на складе | ||
| 4 | 06.01013.2914 | Болт М6х45-8,8-А2С | Нет на складе | ||
| 5 | 06.15013.0409 | Шайба А6,4х12х1,6-200НV-МАN183-В1 | Нет на складе | ||
| 6 | 06.11064.2112 | Гайка М6-8-МАN183-В1 | Нет на складе | ||
| 7 | 81.97640.0227 | Замок | Нет на складе | ||
| 8 | 81.90685.0276 | Гайка АМ6-10,0х6,0-РА | Нет на складе | ||
| 9 | 06.02253.0306 | Болт М6х25-8,8-МАN183-В1 | Нет на складе | ||
| 10 | 81.96002.0130 | Болт В25х3-РЕ-SW | Нет на складе | ||
| 11 | 81.96002.0131 | Болт В18х3 | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
