Каталог запасных частей к технике: Shaanxi DeLONG Е-3 (тягач). Звукоизоляционная панель
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
5
5
5
5
5
6
6
6
6
6
6
6
6
6
6
6
6
6
6
7
7
7
7
7
8
8
8
8
9

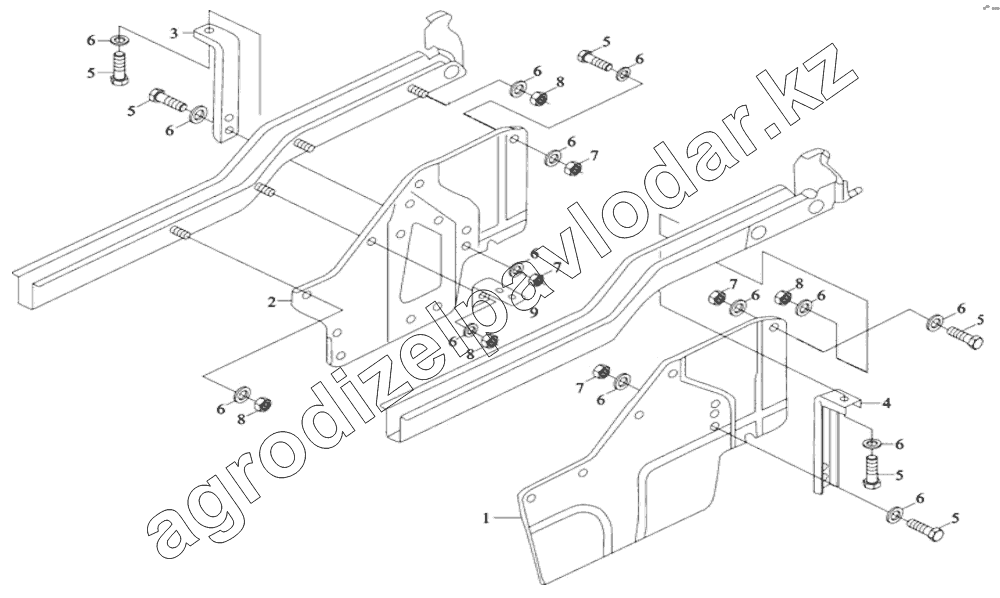

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | DZ1642690021 | Звукоизоляционная панель левая | Нет на складе | ||
| 2 | DZ13241690012 | Звукоизоляционная панель правая | Нет на складе | ||
| 3 | DZ13241690011 | Кронштейн | Нет на складе | ||
| 4 | 81.19220.0684 | Кронштейн | Нет на складе | ||
| 5 | 06.01303.3113 | Болт М8х20SК-8,8-МАN183-А2С | Нет на складе | ||
| 6 | 06.15190.0309 | Шайба 8,4х24х2-140НV-МАN183-В1 | Нет на складе | ||
| 7 | 06.11240.0404 | Гайка ВМ8-8-МАN183-В1 | Нет на складе | ||
| 8 | 06.11069.0157 | Гайка М8-8SВ-8-SW13-МАN183-В1 | Нет на складе | ||
| 9 | 81.97487.0128 | Уголок | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
