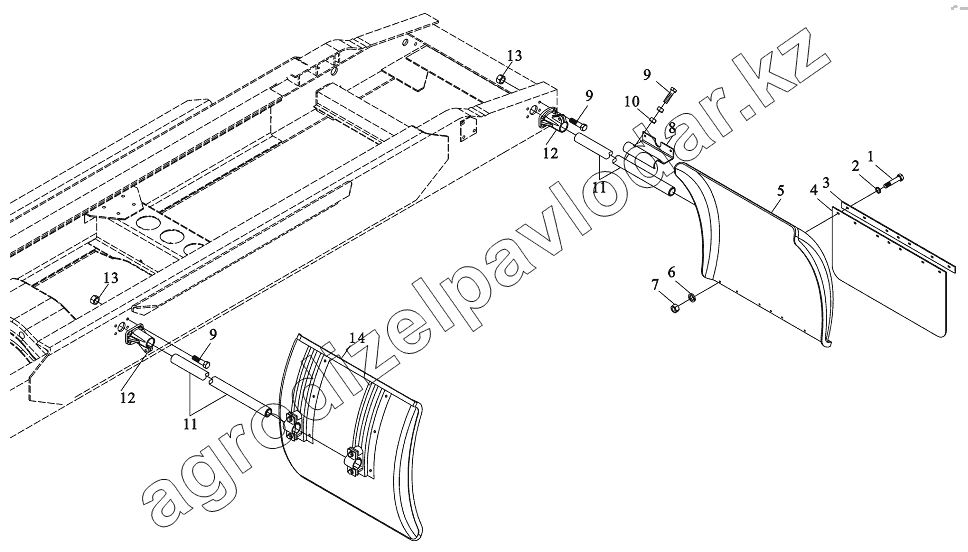

Каталог запасных частей к технике: Shaanxi DeLONG Е-3 (тягач). Задний кронштейн крыла
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
8
9
9
9
10
11
11
11
12
12
12
13
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | Q150B0620 | Hex.screw | Нет на складе | ||
| 2 | Q40206 | Шайба | Нет на складе | ||
| 3 | DZ9112952068 | Пластина | Нет на складе | ||
| 4 | DZ9112952069 | Брызговик | Нет на складе | ||
| 5 | 81.66410.0086 | Брызговик | Нет на складе | ||
| 6 | Q40506 | Шайба пружинная | Нет на складе | ||
| 7 | Q340B06 | Nut | Нет на складе | ||
| 8 | DZ9112950110 | Крепление задних фонарей | Нет на складе | ||
| 8 | DZ9112950120 | Крепление задних фонарей правое | Нет на складе | ||
| 9 | Q150B1040 | Болт | Нет на складе | ||
| 10 | Q340B10 | Nut | Нет на складе | ||
| 11 | 81.66420.5261 | Кронштейн передний правый в сборе | Нет на складе | ||
| 11 | 81.66420.5262 | Кронштейн передний левый в сборе | Нет на складе | ||
| 12 | 81.66420.5263 | Кронштейн задний правый в сборе | Нет на складе | ||
| 12 | 81.66420.5264 | Кронштейн задний левый в сборе | Нет на складе | ||
| 13 | Q40506 | Шайба пружинная | Нет на складе | ||
| 14 | 81.66410.0086 | Брызговик | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
