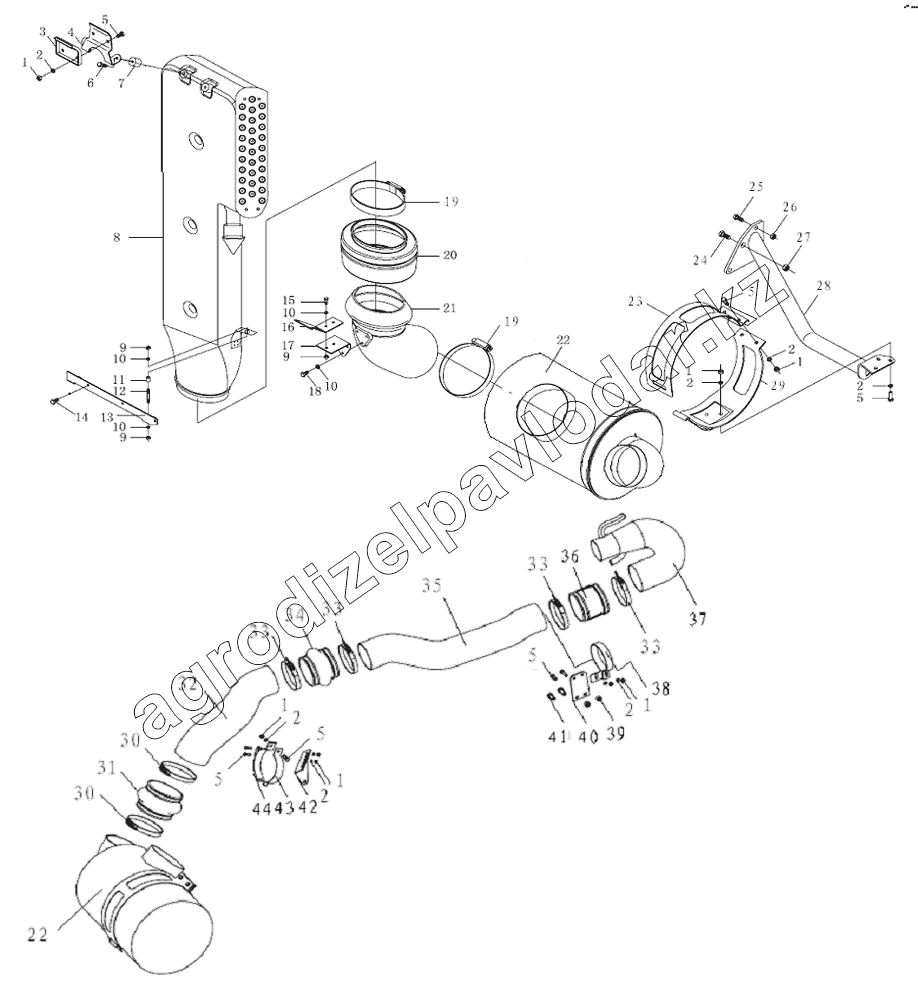

Каталог запасных частей к технике: Shaanxi DeLONG Е-3 (тягач). Воздушный фильтр
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
1
1
1
1
1
2
2
2
2
2
2
2
3
4
4
5
5
5
5
5
5
6
7
8
9
9
9
10
10
10
10
11
12
13
13
14
15
16
16
17
17
18
19
19
20
21
21
21
21
22
22
23
24
25
26
27
28
28
28
29
30
30
31
32
32
33
33
33
33
34
35
36
37
38
39
40
40
41
42
43
43
44
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | Q340B10 | Nut | Нет на складе | ||
| 2 | Q40310 | Шайба | Нет на складе | ||
| 3 | DZ9112190302 | Пластина | Нет на складе | ||
| 4 | DZ9112190301 | Кронштейн | Нет на складе | ||
| 4 | DZ9112196038 | Кронштейн | Нет на складе | ||
| 5 | Q150B1025 | Болт | Нет на складе | ||
| 6 | Q2610830 | Болт | Нет на складе | ||
| 7 | 348D 410007 | Подушка | Нет на складе | ||
| 8 | 81.08201.6053 | Впускная труба в сборе | Нет на складе | ||
| 9 | Q340B08 | Гайка | Нет на складе | ||
| 10 | Q40308 | Шайба пружинная | Нет на складе | ||
| 11 | 81.96210.0289 | Втулка | Нет на складе | ||
| 12 | Q1290850 | Шпилька | Нет на складе | ||
| 13 | DZ9112196034 | Кронштейн | Нет на складе | ||
| 13 | 81.08240.0215 | Кронштейн | Нет на складе | ||
| 14 | Q2610810 | Болт | Нет на складе | ||
| 15 | Q150B0820 | Болт | Нет на складе | ||
| 16 | 81.08240.0213 | Кронштейн | Нет на складе | ||
| 16 | DZ9112190134 | Кронштейн | Нет на складе | ||
| 17 | 81.08240.0214 | Кронштейн | Нет на складе | ||
| 17 | DZ9112190135 | Кронштейн | Нет на складе | ||
| 18 | Q2610810 | Болт | Нет на складе | ||
| 19 | DZ9003980001 | Хомут А181-200М7.751-30 | Нет на складе | ||
| 20 | DZ9118190191 | Патрубок | Нет на складе | ||
| 21 | DZ9118190190 | Патрубок | Нет на складе | ||
| 21 | DZ9112196032 | Патрубок | Нет на складе | ||
| 21 | DZ9118190110 | Патрубок | Нет на складе | ||
| 21 | DZ9112190600 | Патрубок | Нет на складе | ||
| 22 | DZ9112190328 | Воздушный фильтр в сборе | Нет на складе | ||
| 23 | DZ9118190231 | Крепежная скоба верхняя | Нет на складе | ||
| 24 | Q150B1630 | Болт | Нет на складе | ||
| 25 | Q150B1430 | Болт | Нет на складе | ||
| 26 | Q33214 | Гайка | Нет на складе | ||
| 27 | Q33216 | Гайка | Нет на складе | ||
| 28 | DZ9118190387 | Кронштейн | Нет на складе | ||
| 28 | DZ9112190175 | Кронштейн | Нет на складе | ||
| 28 | DZ93259190060 | Кронштейн | Нет на складе | ||
| 29 | DZ9118190232 | Крепежная скоба нижняя | Нет на складе | ||
| 30 | DZ9003532166 | Хомут | Нет на складе | ||
| 31 | DZ9112190336 | Патрубок | Нет на складе | ||
| 32 | DZ9112190334 | Выпускная труба | Нет на складе | ||
| 32 | DZ93319190005 | Выпускная труба | Нет на складе | ||
| 33 | DZ9003532147 | Хомут | Нет на складе | ||
| 34 | DZ9112190326 | Трубка | Нет на складе | ||
| 35 | DZ9112190323 | Впускная труба | Нет на складе | ||
| 36 | DZ93259190029 | Впускная труба | Нет на складе | ||
| 37 | DZ93259190047 | Трубка | Нет на складе | ||
| 38 | DZ93259190016 | Хомут | Нет на складе | ||
| 39 | Q33214 | Гайка | Нет на складе | ||
| 40 | DZ93259190080 | Кронштейн | Нет на складе | ||
| 40 | DZ9114190055 | Кронштейн | Нет на складе | ||
| 41 | Q150B1430 | Болт | Нет на складе | ||
| 42 | DZ9114190362 | Кронштейн | Нет на складе | ||
| 43 | DZ93259190024 | Хомут | Нет на складе | ||
| 43 | DZ93259190018 | Хомут | Нет на складе | ||
| 44 | DZ93259190021 | Кронштейн | Нет на складе | ||
| 44 | DZ93259190020 | Кронштейн | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
