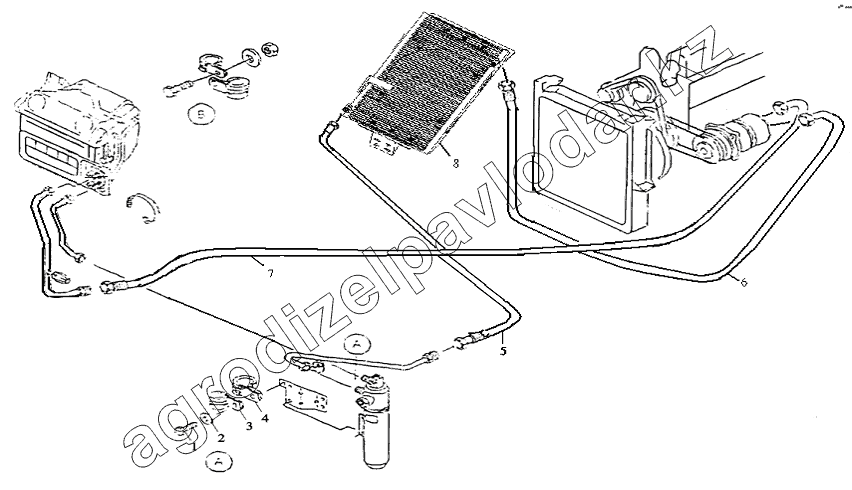

Каталог запасных частей к технике: Shaanxi DeLONG Е-3 (тягач). Трубопровода кондиционера
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | Q150B0616 | Болт | Нет на складе | ||
| 2 | Q40206 | Шайба | Нет на складе | ||
| 3 | 81.97401.0435 | Хомут | Нет на складе | ||
| 4 | DZ1642840020 | Кондиционер в сборе | Нет на складе | ||
| 5 | DZ13241824504 | Выпускной трубопровод | Нет на складе | ||
| 6 | DZ13241824516 | Соединительный трубопровод | Нет на складе | ||
| 7 | DZ13241824517 | Впускной трубопровод | Нет на складе | ||
| 8 | DZ13241824301 | Конденсатор в сборе | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
