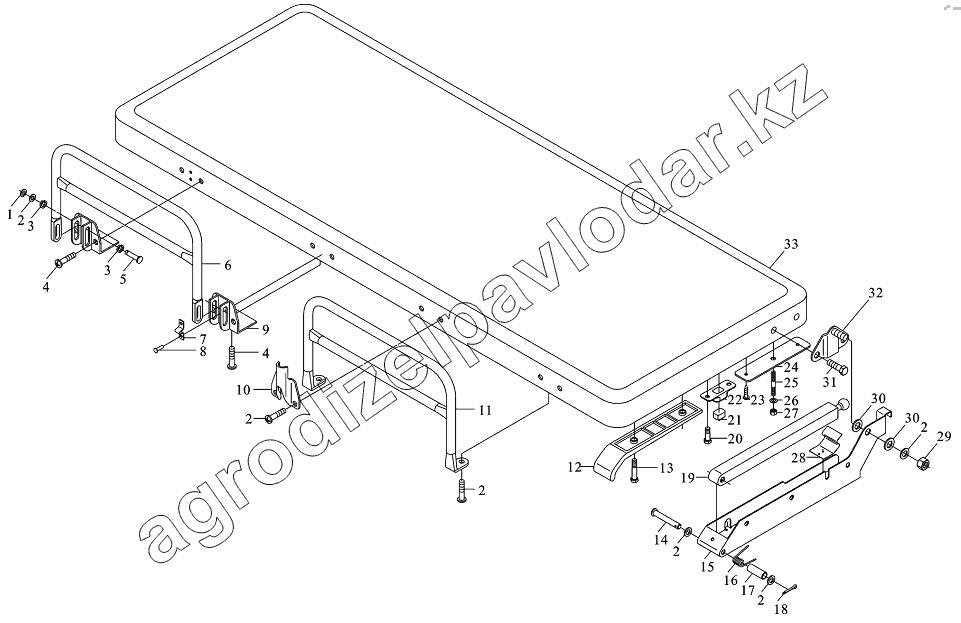

Каталог запасных частей к технике: Shaanxi DeLONG Е-3 (тягач). Спальное место верхнее
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
81.62159.6261
1
2
2
2
2
3
3
4
4
4
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 81.62159.6261 | 81.62159.6261 | Спальное место верхнее | Нет на складе | ||
| 1 | 06.29050.0110 | Кольцо стопорное 7-ZNРНR3F | Нет на складе | ||
| 2 | 06.15019.0084 | Шайба А8,4х16х1,6-200НV-МАN183-В4 | Нет на складе | ||
| 3 | 81.90712.0815 | Шайба 8,5х16х2-РА6 | Нет на складе | ||
| 4 | 06.04201.8709 | Винт М8х20-4,8-НА3Q | Нет на складе | ||
| 5 | 81.91020.0743 | Палец | Нет на складе | ||
| 6 | 81.62150.6015 | Защитная ручка | Нет на складе | ||
| 7 | 81.97651.0148 | Пластина | Нет на складе | ||
| 8 | 06.24041.0406 | Заклепка 2х8-USТ36-2 | Нет на складе | ||
| 9 | 81.62150.2060 | Кронштейн | Нет на складе | ||
| 10 | 81.62150.0027 | Хомут | Нет на складе | ||
| 11 | 81.62150.5030 | Защитная ручка | Нет на складе | ||
| 12 | 81.62159.0193 | Защитная крышка | Нет на складе | ||
| 13 | 06.04201.2509 | Болт М5х20 | Нет на складе | ||
| 14 | 06.21569.0149 | Палец В8Н11х75х71,5-СQ15К-А3R | Нет на складе | ||
| 15 | 81.62159.5278 | Кронштейн левый | Нет на складе | ||
| 15 | 81.62159.2468 | Кронштейн правый | Нет на складе | ||
| 16 | 81.97630.0174 | Пружина | Нет на складе | ||
| 17 | 81.93030.0198 | Втулка | Нет на складе | ||
| 18 | 06.16029.0035 | Шплинт | Нет на складе | ||
| 19 | 81.62159.5277 | Рычаг | Нет на складе | ||
| 20 | 06.04300.8707 | Болт М5х12-4,8-Н-А2R | Нет на складе | ||
| 21 | 81.96020.0129 | Уплотнитель 26,5х29,5х19-8 | Нет на складе | ||
| 22 | 81.62159.0153 | Проставка | Нет на складе | ||
| 23 | 06.07158.1503 | Винт SТ4,2х13-С-Н-А3R | Нет на складе | ||
| 24 | 81.62159.2470 | Пластина | Нет на складе | ||
| 25 | 06.06156.0515 | Шпилька М8х40-45Н | Нет на складе | ||
| 26 | 06.15019.0084 | Шайба А8,4х16х1,6-200НV-МАN183-В4 | Нет на складе | ||
| 27 | 06.11064.2114 | Гайка ВМ8-04-А2С | Нет на складе | ||
| 28 | 81.97651.0147 | Пластина ВМ8-8-А2R | Нет на складе | ||
| 29 | 06.11240.0604 | Гайка ВМ8-8-МАN184-В4 | Нет на складе | ||
| 30 | 81.90713.0004 | Шайба 12,5х25х2,5 | Нет на складе | ||
| 31 | 06.04209.0030 | Винт М8х16-4,8-Н-А3R | Нет на складе | ||
| 32 | 81.62159.5229 | Пластина | Нет на складе | ||
| 33 | 81.62159.6259 | Спальное место | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
