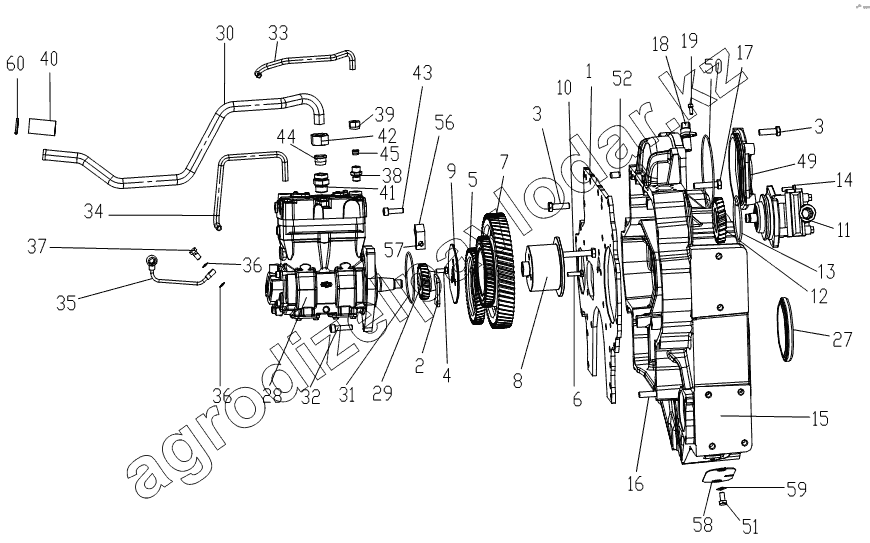

Каталог запасных частей к технике: Shaanxi DeLONG Е-3 (тягач). Шестерёнчатый привод
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
3
4
5
6
7
8
9
10
14
15
16
17
18
19
27
28
29
30
31
32
33
34
35
36
36
37
38
39
41
42
43
44
45
49
50
51
52
56
57
58
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | 612630030001 | Соединительная планка кожуха маховика | Нет на складе | ||
| 2 | 612630030002 | Упорная планка кулачкового вала | Нет на складе | ||
| 3 | 90003800619 | Болт | Нет на складе | ||
| 4 | 90003802443 | Болт М8х20 DIN933-10,9Zn | Нет на складе | ||
| 5 | 612630030003 | Шестерня кулачкового вала | Нет на складе | ||
| 6 | 90003802432 | Болт | Нет на складе | ||
| 7 | 612630030040 | Промежуточная шестерня в сборе | Нет на складе | ||
| 8 | 612630030019 | Вал промежуточной шестерни | Нет на складе | ||
| 9 | 612630030020 | Упорная планка паразитного колеса | Нет на складе | ||
| 10 | 612639000025 | Болт | Нет на складе | ||
| 14 | 90003802419 | Винт под угольник | Нет на складе | ||
| 15 | 612630030006 | Кожух маховика | Нет на складе | ||
| 16 | 90011350063 | Болт | Нет на складе | ||
| 17 | 90011350058 | Болт | Нет на складе | ||
| 18 | 612630030007 | Датчик оборотов | Нет на складе | ||
| 19 | 90013050006 | Винт | Нет на складе | ||
| 20 | 612630030023 | Фланец топливного насоса | Нет на складе | ||
| 20 | 612630030024 | Топливный насос общего рельса | Нет на складе | ||
| 21 | 612630030056 | Шестерня топливного насоса | Нет на складе | ||
| 22 | 612630030026 | Болт | Нет на складе | ||
| 23 | 90003802532 | Болт | Нет на складе | ||
| 24 | 612630030044 | уплотнительное кольцо | Нет на складе | ||
| 25 | 90003802542 | Болт | Нет на складе | ||
| 26 | 612639000065 | Болт | Нет на складе | ||
| 27 | 612630030009 | Задний сальник коленвала | Нет на складе | ||
| 28 | 612630030047 | Двухцилиндровый воздушный компрессор | Нет на складе | ||
| 29 | 612630030032 | Шестерня компрессора | Нет на складе | ||
| 30 | 612630030033 | Впускная труба компрессора | Нет на складе | ||
| 31 | 612639000039 | Уплотнительное кольцо | Нет на складе | ||
| 32 | 90013550004 | Винт | Нет на складе | ||
| 33 | 612630030034 | Выпускная труба компрессора | Нет на складе | ||
| 34 | 612630030036 | Впускная труба компрессора | Нет на складе | ||
| 35 | 612630030037 | Маслопровод двухцилиндрового воздушного компрессора | Нет на складе | ||
| 36 | 90003098010 | Шайба уплотнительная | Нет на складе | ||
| 37 | 612630030055 | Пустотелый болт | Нет на складе | ||
| 38 | 612639000057 | Двухтрубное соединение | Нет на складе | ||
| 39 | 612639000022 | Соединительная гайка | Нет на складе | ||
| 41 | 612639000060 | Двухтрубное соединение | Нет на складе | ||
| 42 | 612639000041 | Соединительная гайка | Нет на складе | ||
| 43 | 90003862532 | Винт под угольник М10х30 D00912 | Нет на складе | ||
| 44 | 612639000082 | Цанговый патрон | Нет на складе | ||
| 45 | 90003559563 | Вкладыш уплотнительный | Нет на складе | ||
| 46 | 612630030011 | Шпилька | Нет на складе | ||
| 47 | 90003811524 | Контрящая гайка с шестигранью | Нет на складе | ||
| 48 | 90003888452 | Гайка заклепная VМ10 D00980 | Нет на складе | ||
| 49 | 612630030021 | Шпилька | Нет на складе | ||
| 50 | 612630030022 | Уплотнительное кольцо | Нет на складе | ||
| 51 | 90003802511 | Болт М10х18 D00933 | Нет на складе | ||
| 52 | 90003901604 | Вкладыш цилиндрический 12m6х20 DIN7 | Нет на складе | ||
| 53 | 612630030013 | Маслопровод | Нет на складе | ||
| 54 | 612630030055 | Пустотелый болт | Нет на складе | ||
| 55 | 90003098010 | Шайба уплотнительная | Нет на складе | ||
| 56 | 612600111639 | Зажим | Нет на складе | ||
| 57 | 90003802419 | Винт под угольник | Нет на складе | ||
| 58 | 612630030065 | Крышка осмотрового люка | Нет на складе | ||
| 59 | 90003932024 | Шайба пружинная В10 D00137 | Нет на складе | ||
| 60 | 90003989301 | Хомут шланга | Нет на складе | ||
| 61 | 614010086 | Уплотнительная пластина | Нет на складе | ||
| 62 | 90003802321 | Болт М6х16 D00933 | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
